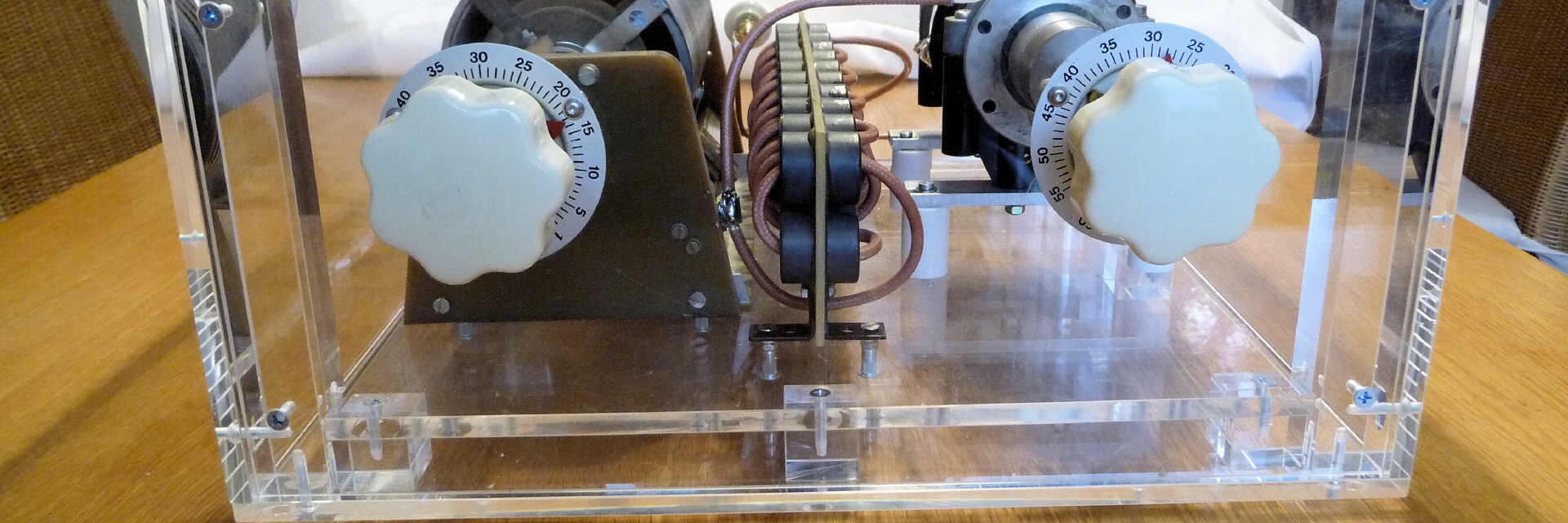

Koppler für Paralelldraht-Leitung „Hühnerleiter“ von HB9YBQ, Marco.
Für die meisten Funkamateure ist es unmöglich für alle Bänder eine gute Antenne zu errichten.
Oft wird auf einzelne Bänder verzichtet, sogar innerhalb der Amateurbänder reicht die Bandbreite oft nicht aus, so dass ein Antennentuner eingesetzt werden muss, um dem Transceiver 50 Ohm vorzugaukeln. Damit handelt man sich jedoch nicht unerhebliche Verluste ein.
Ein Dipol mit einer offenen Zweidrahtleitung (Hühnerleiter) ist eine billige und leistungsfähige Alternative, mit deren man auf allen Kurzwellenbändern arbeiten kann.
Damit die Antenne auf allen Frequenzen funktioniert, ist eine einwandfreie Anpassung an die Ausgangsimpedanz des Senders unbedingt erforderlich. Diese Anpassung ist immer mit einem L-Glied aus einer Induktivität und einer Kapazität möglich. Nach dieser Transformation der Antennenimpedanz auf 50 Ohm ist ein Symmetrierglied erforderlich, das eine ausreichend hohe Gleichtaktdämpfung besitzt, insbesondere wenn die Antenne hochohmig ist.
Bisher war dazu immer auch eine symmetrische Anpaßschaltung nötig, die neben einen höheren Aufwand auch höhere Verluste aufweist

Bei der unsymmetrischen Schaltung sollten am Ende der Zweidrahtleitung keine Wirkwiderstände sein, die im kW Bereich liegen, denn die lassen sich nicht mehr so leicht symmetrisch handhaben. Hohe Blindwiderstände sind kein Problem, denn diese werden in der Schaltung "konjugiert-komplex" kompensiert. Mit dem vorgestellten Antennenkoppler (Koppler 2) ist eine symmetrische Antenne ab ca. 2 x 15m auf 10 - 160m verlustarm anpassbar.

Vorteile:
- verlustarm
- einfach abzustimmen (nur zwei Abstimm-Elemente) (ab 2 x 15m, QRV von 10-160m)
- robust, verträgt mehr als 1 kW
- aufgebaut aus hochwertigen Materialien

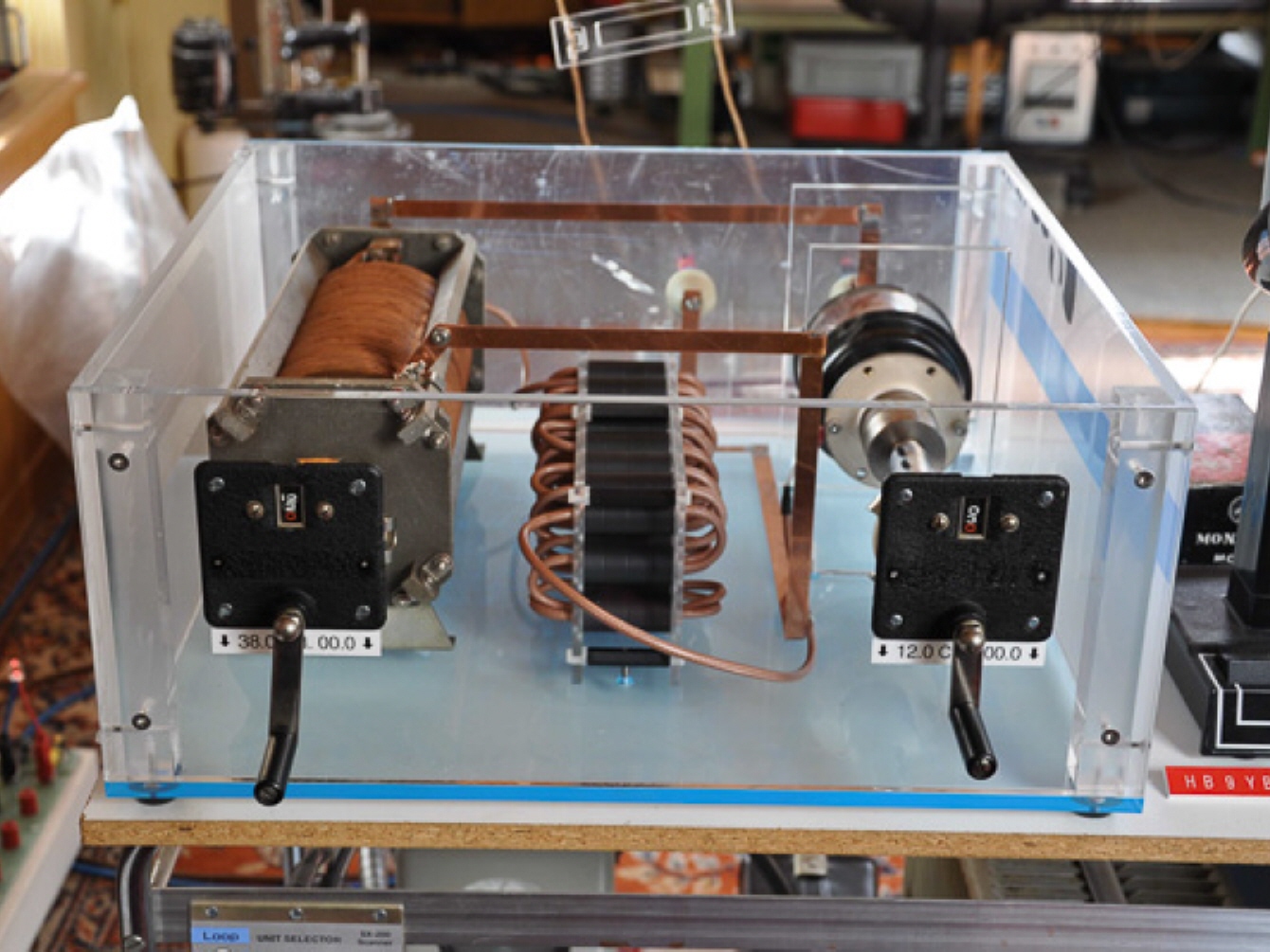

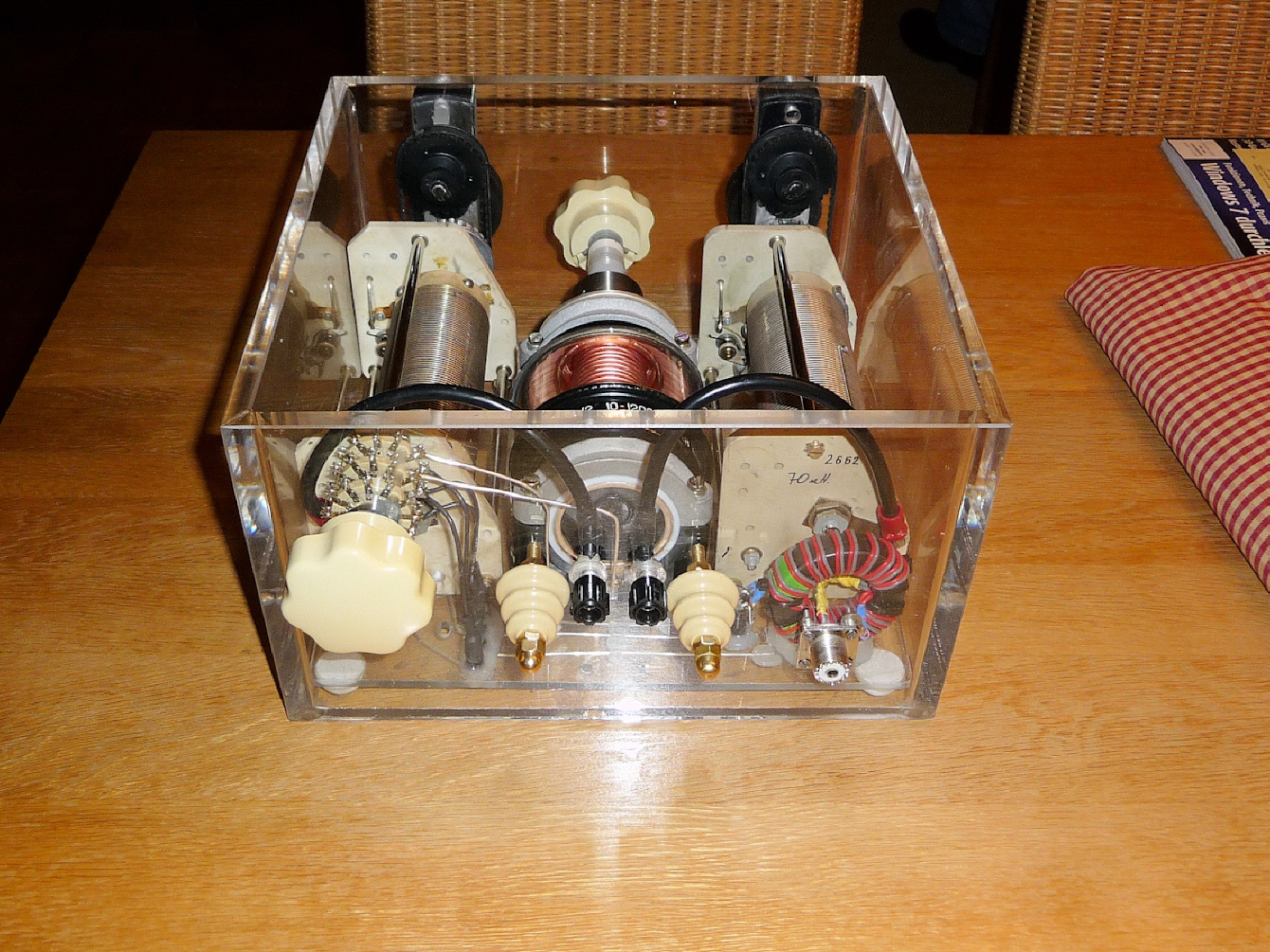

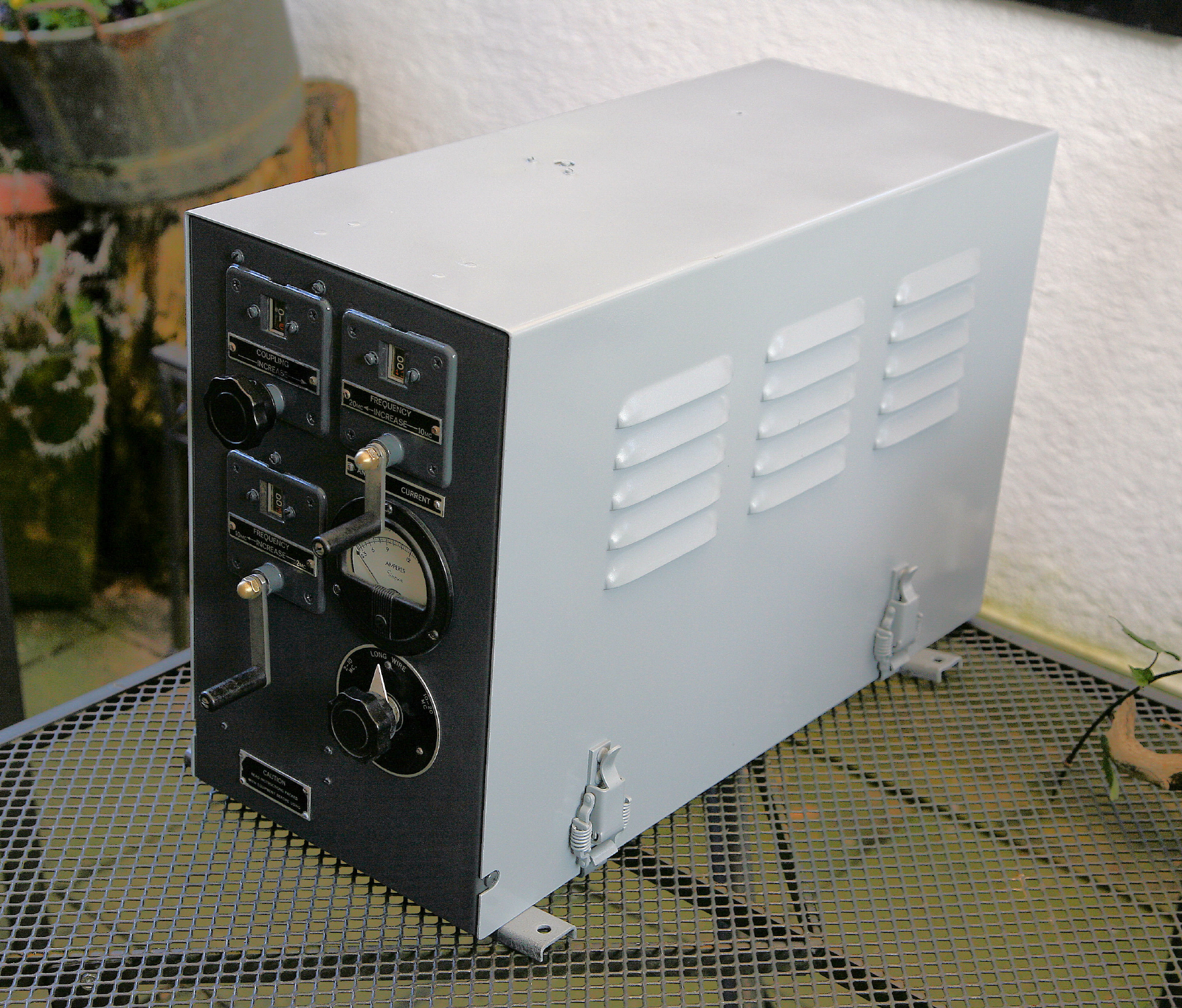

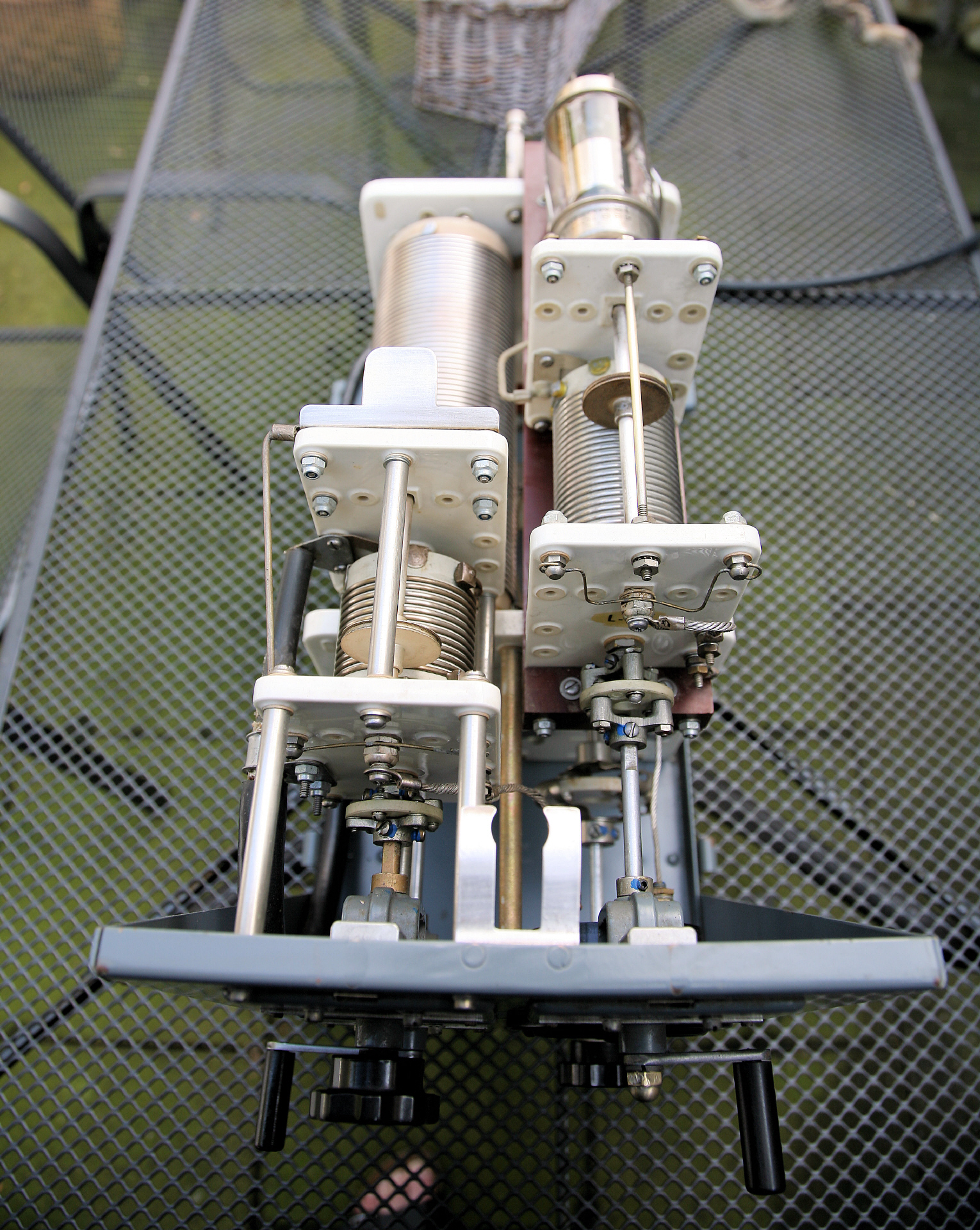

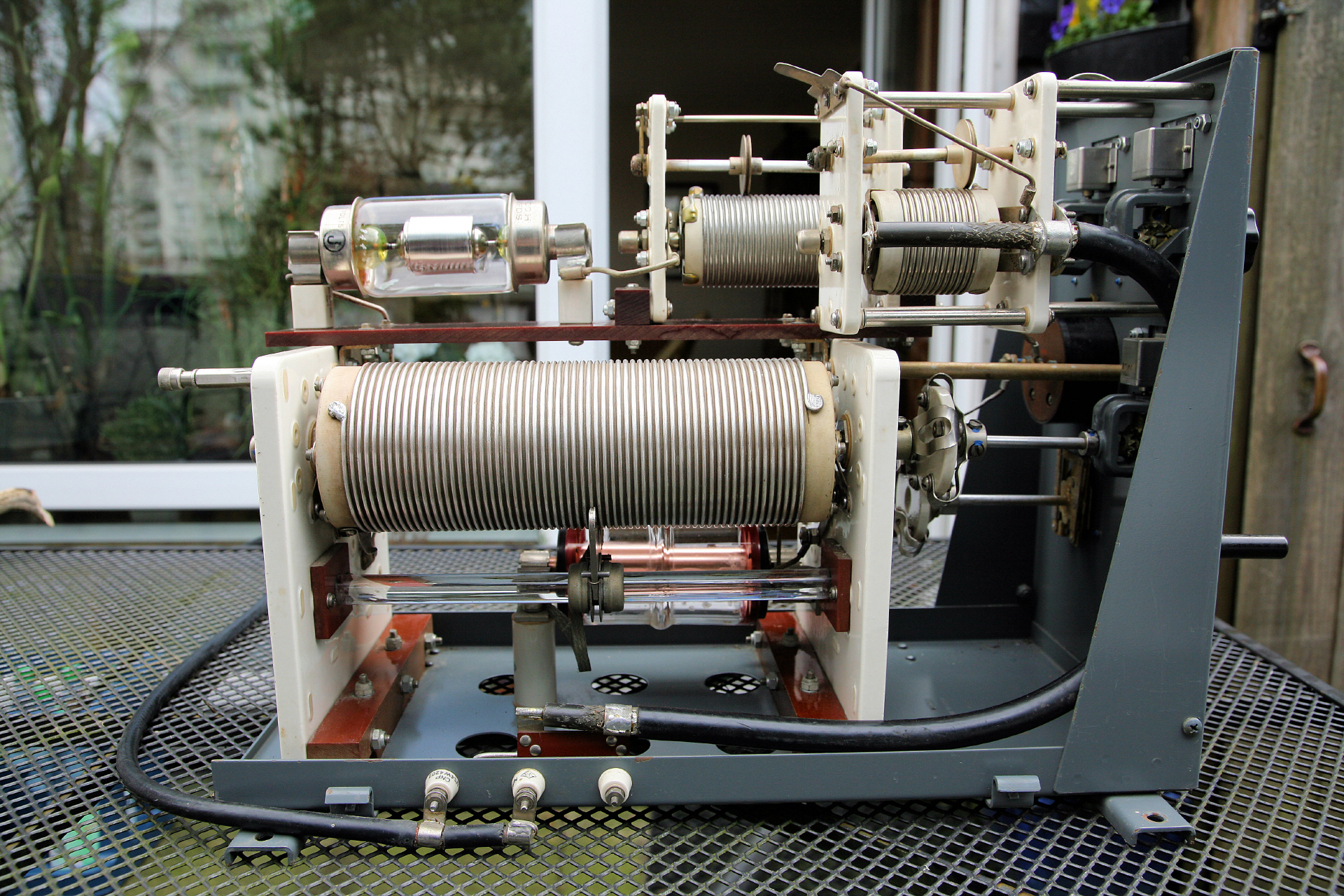

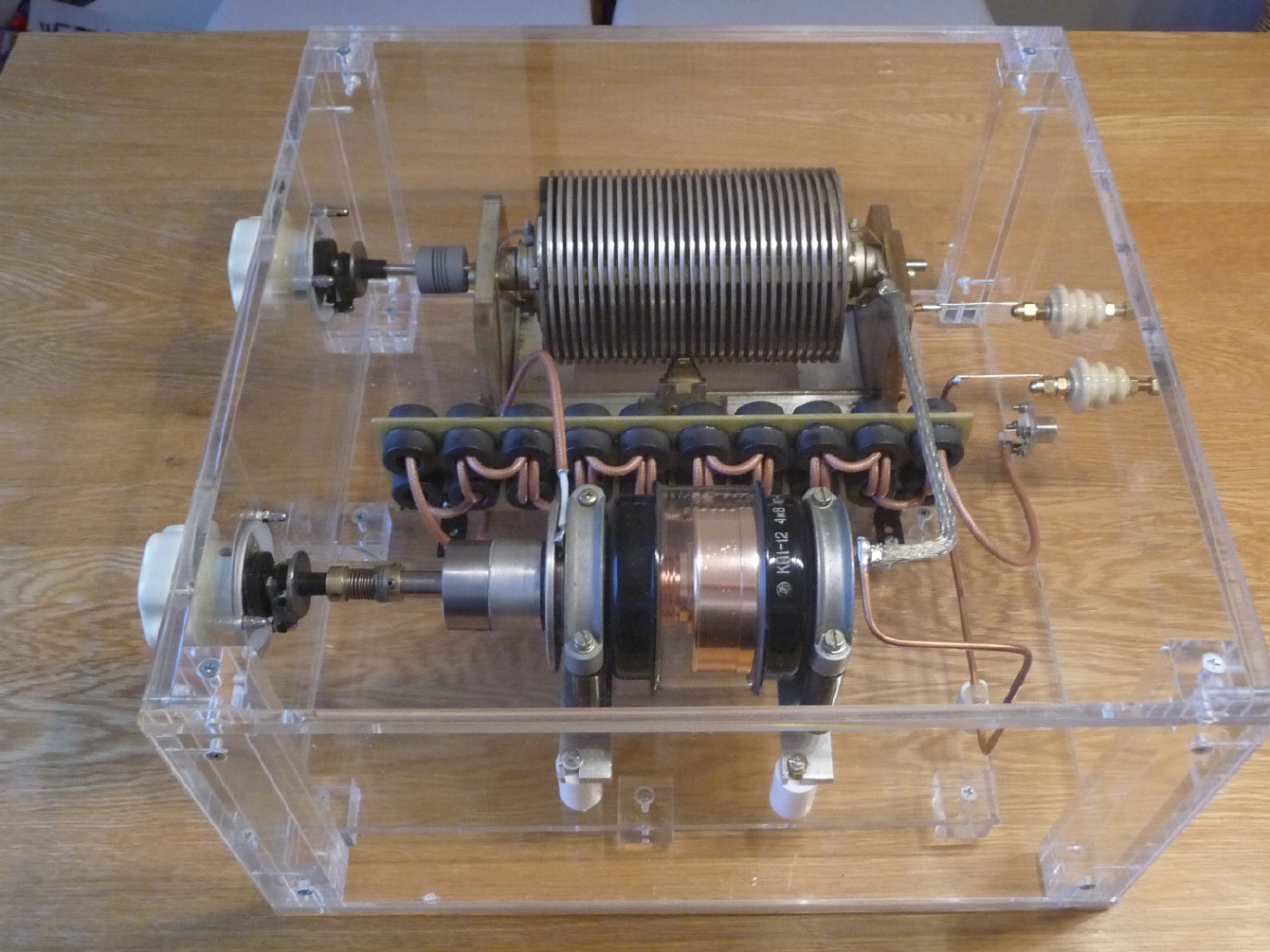

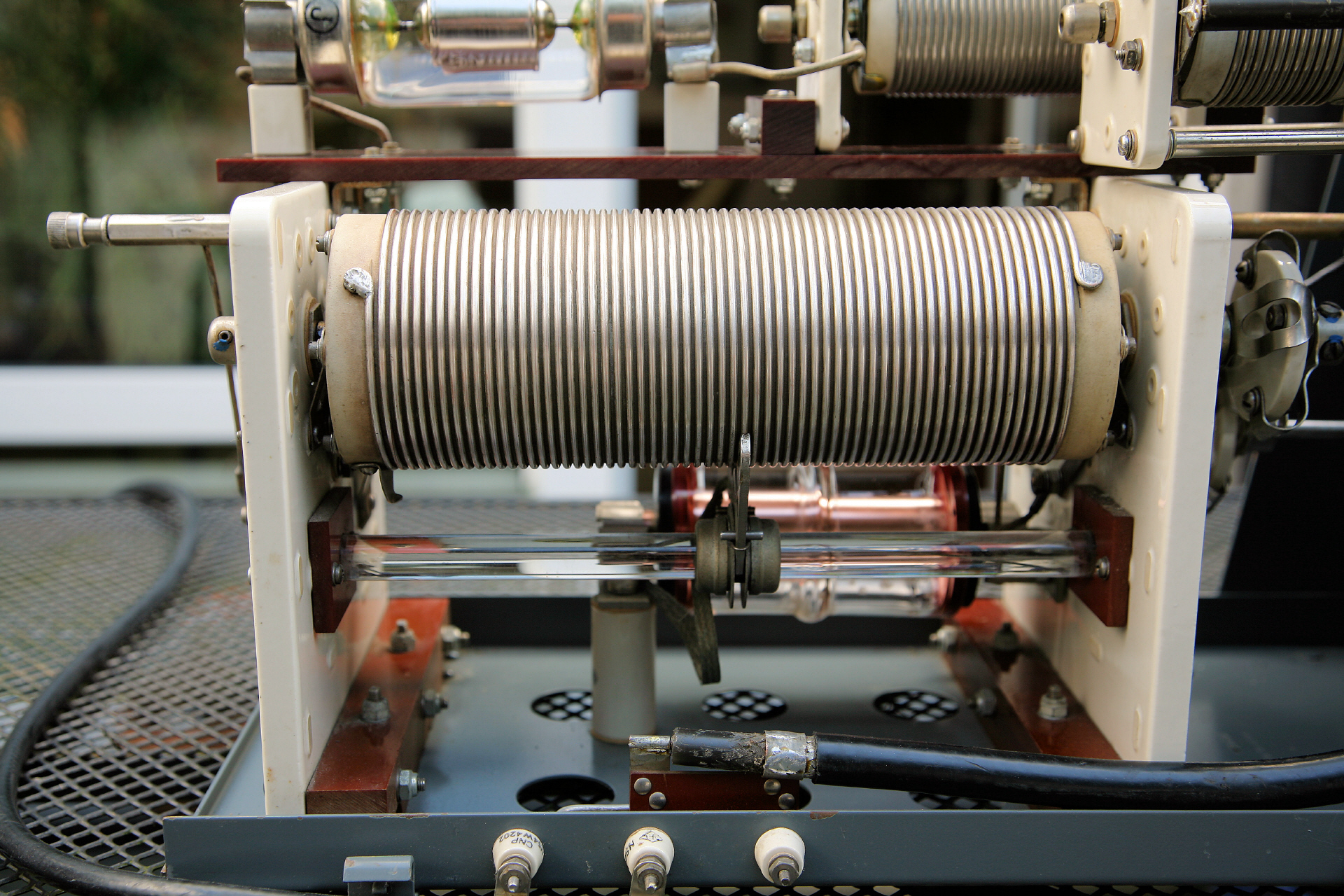

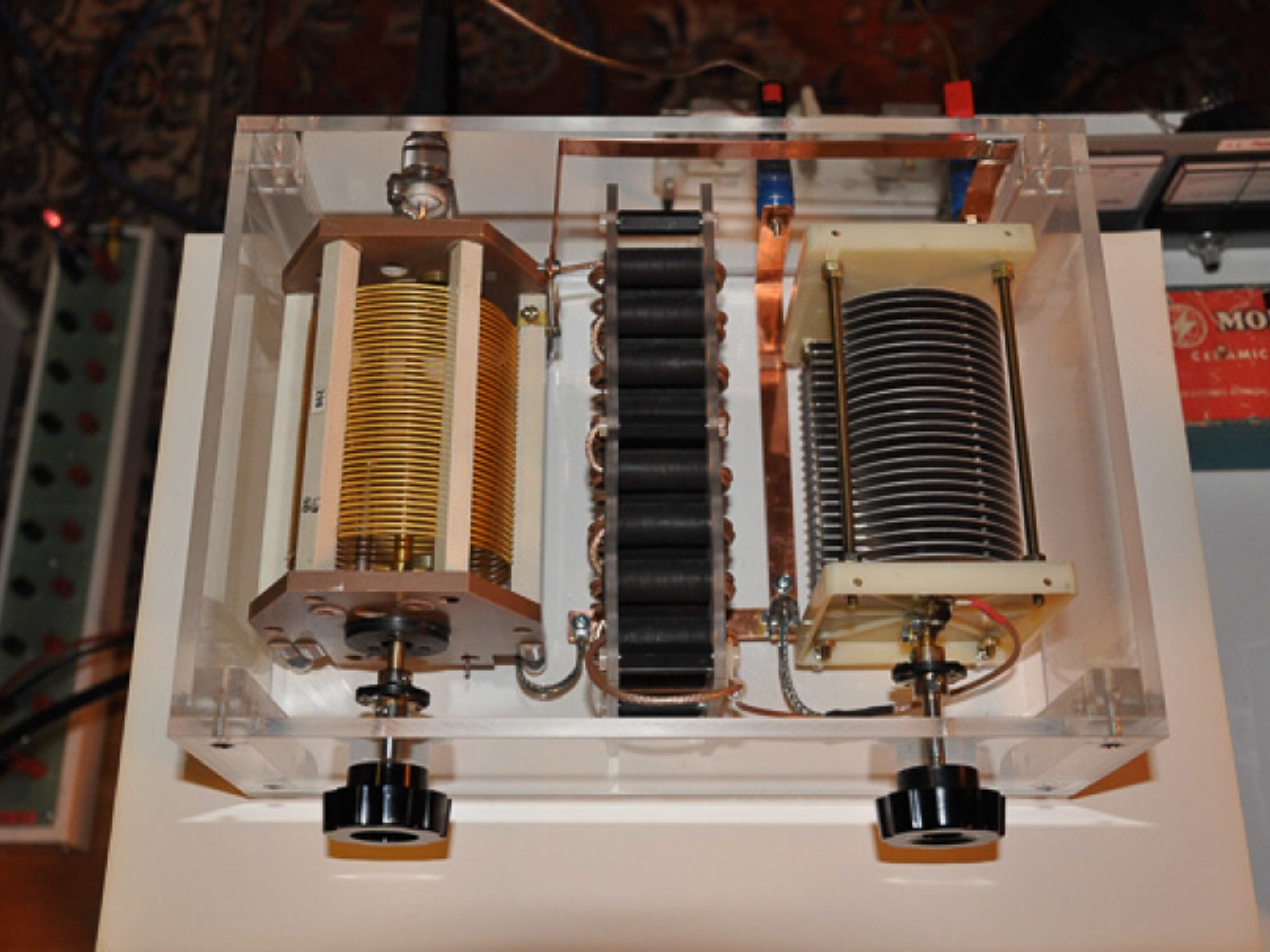

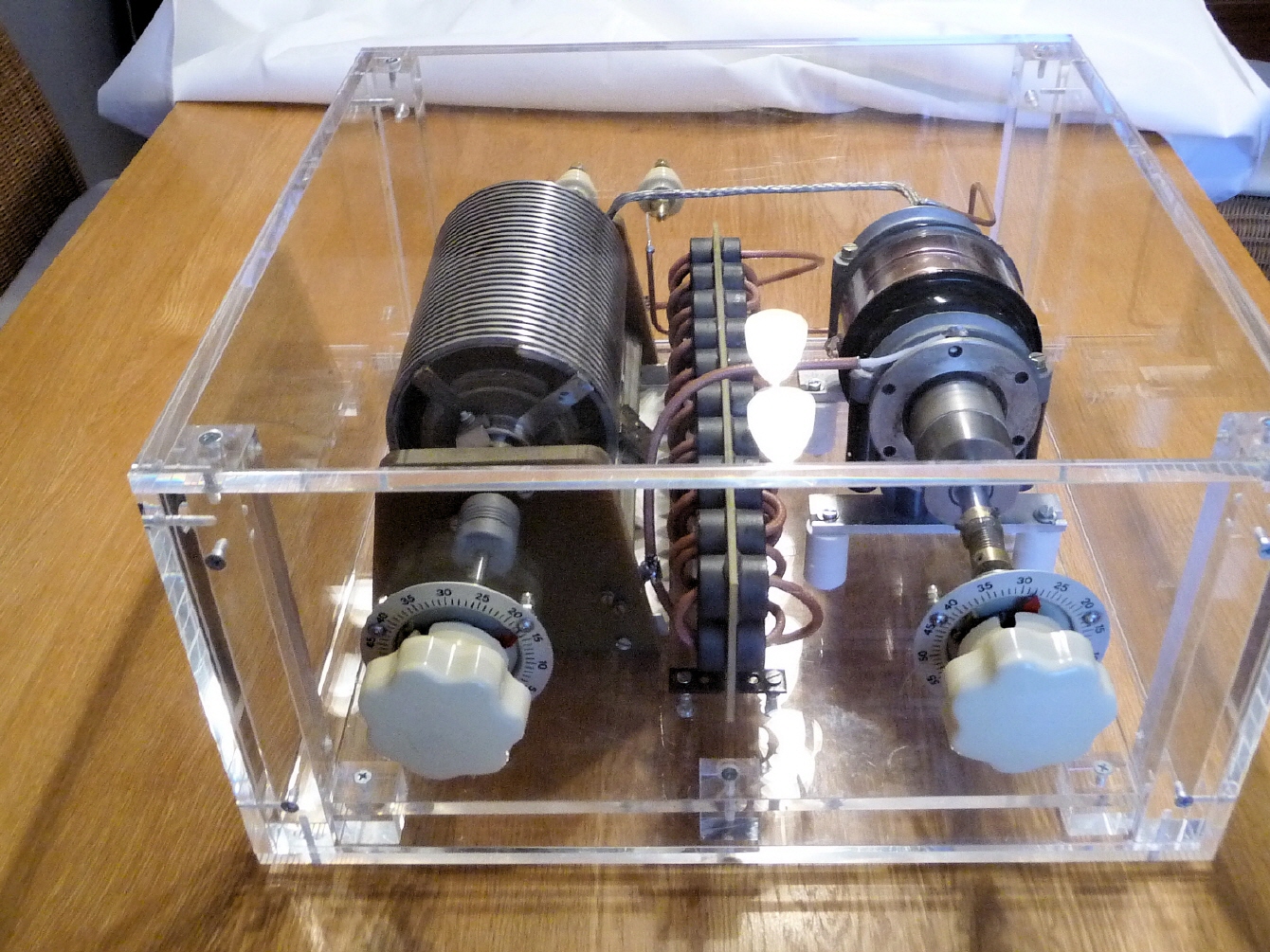

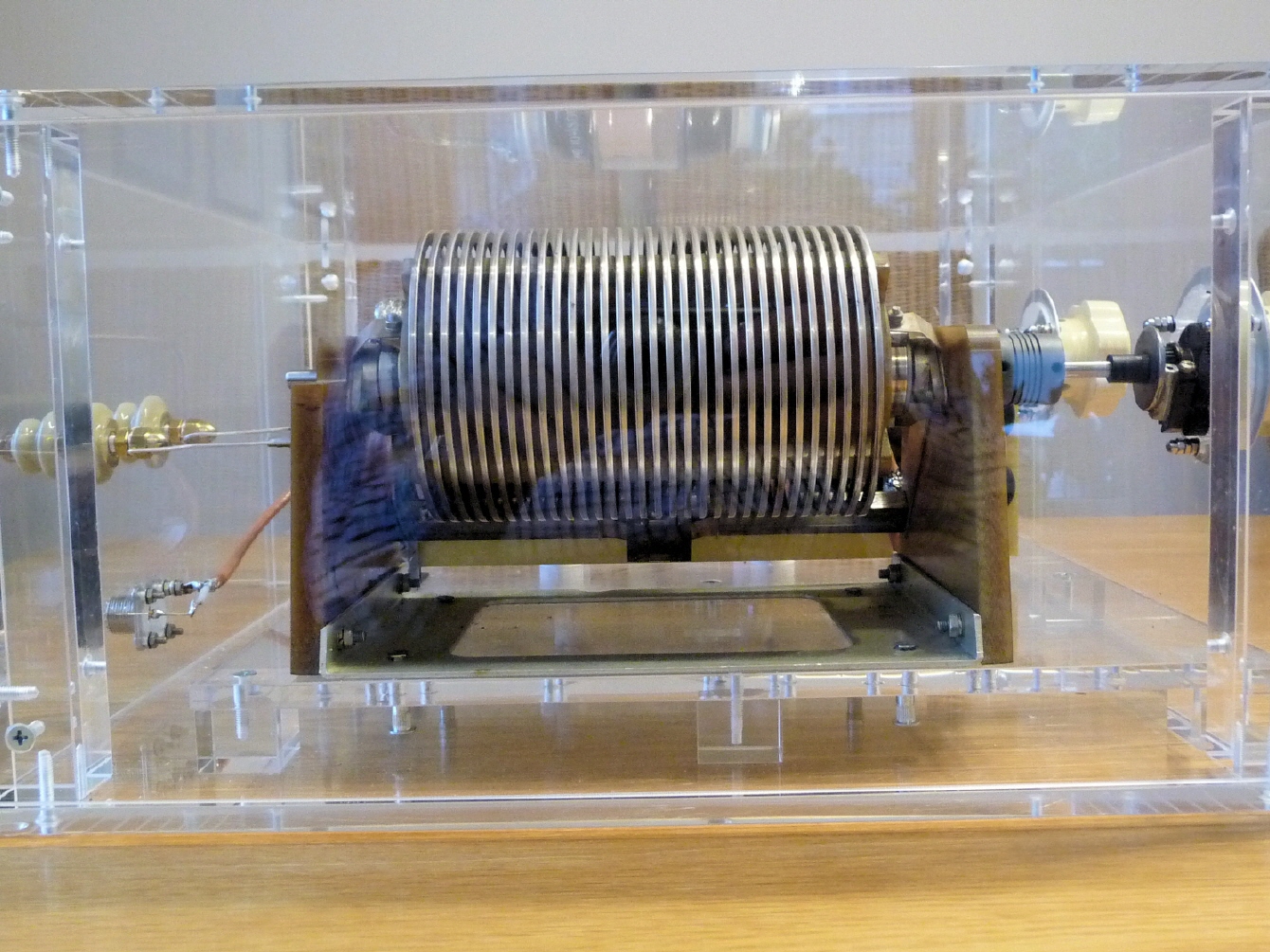

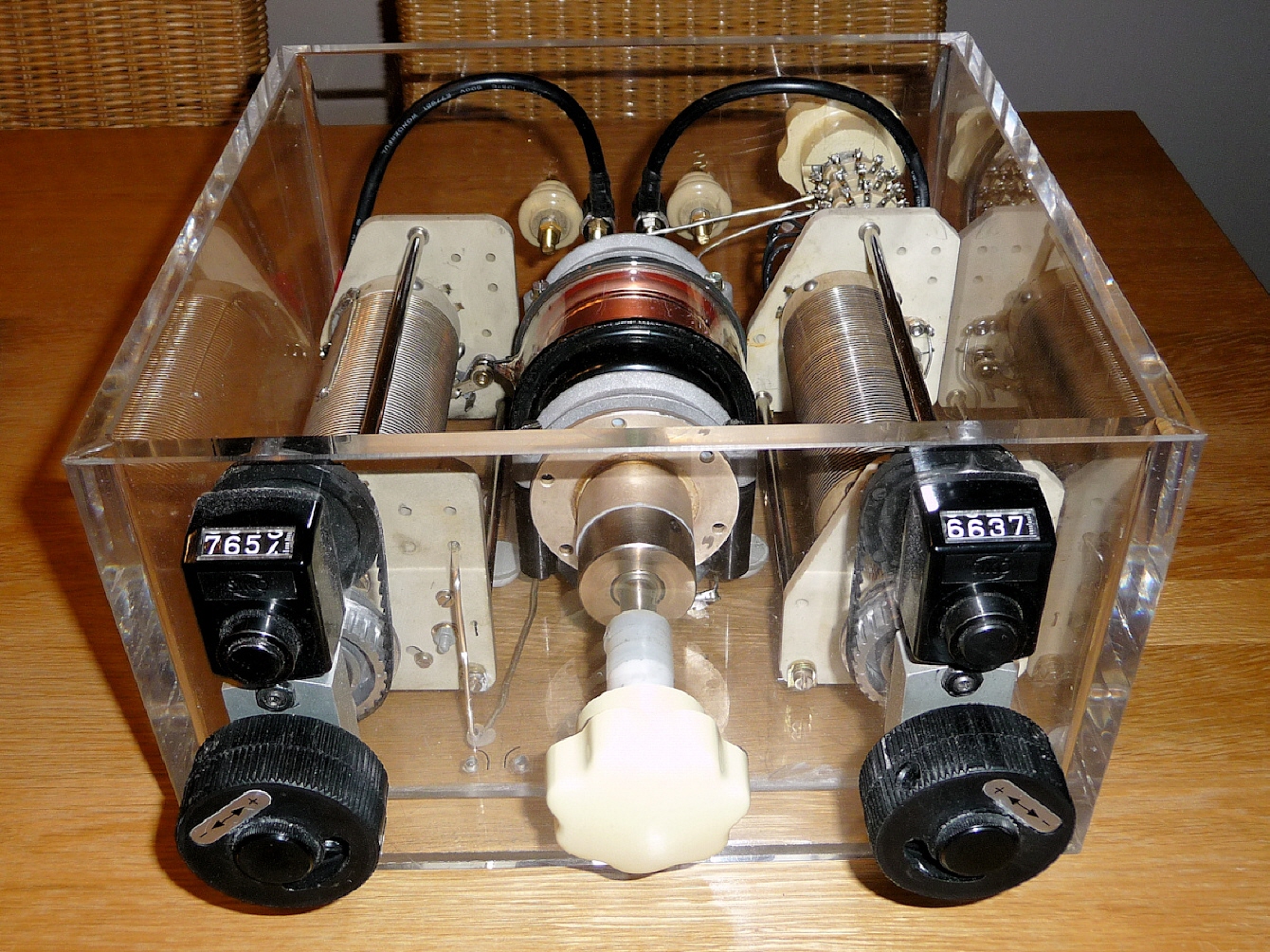

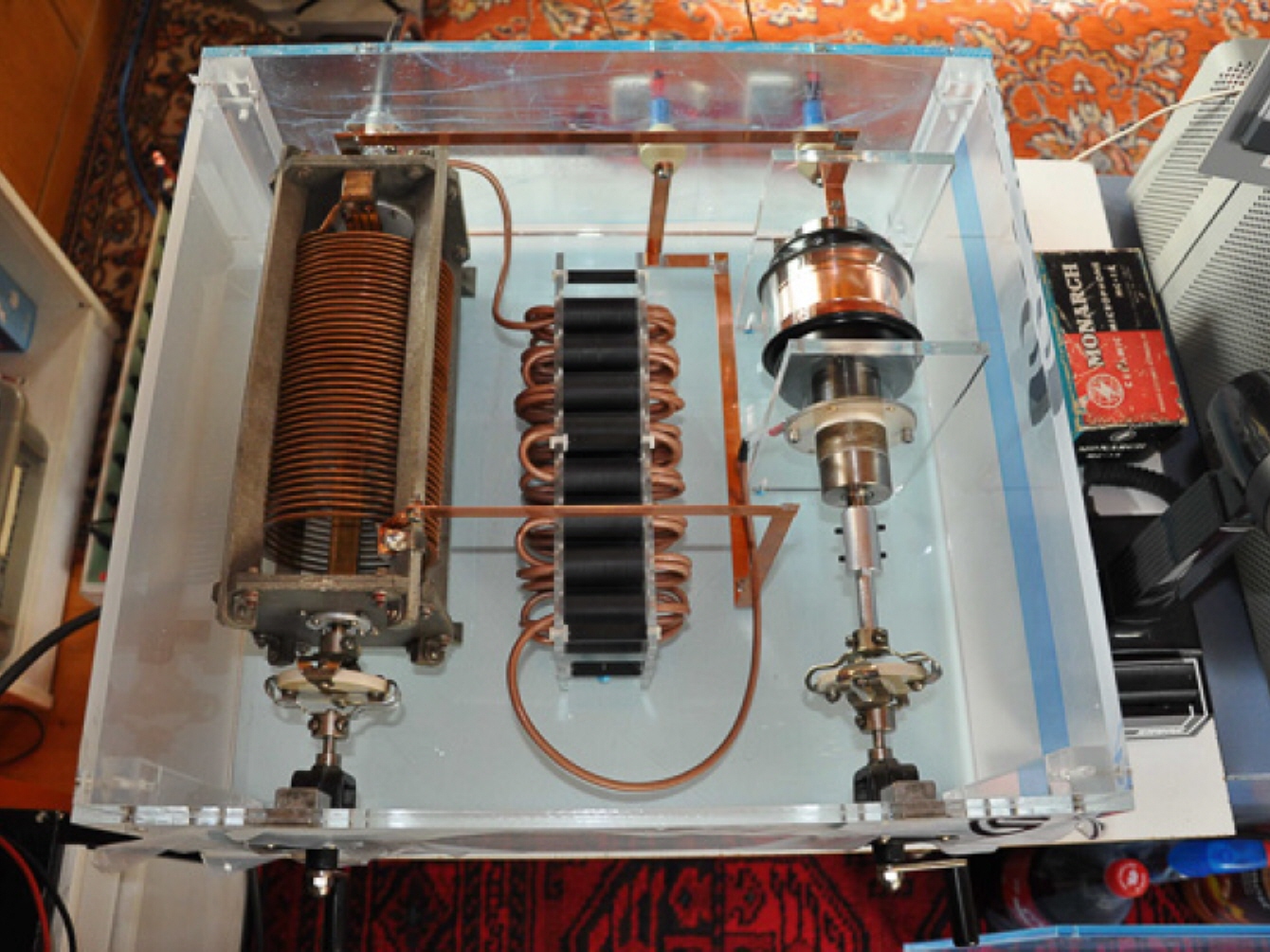

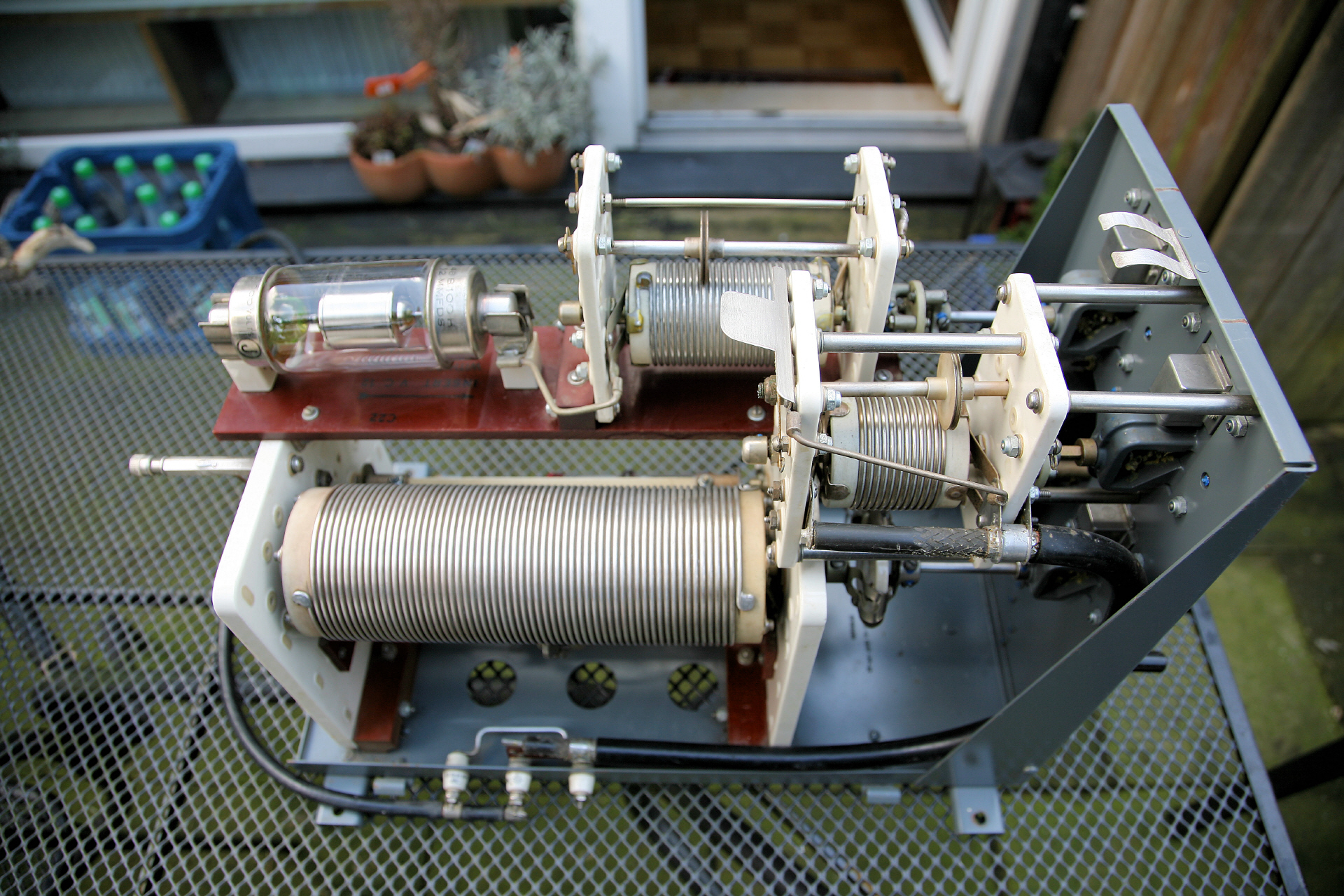

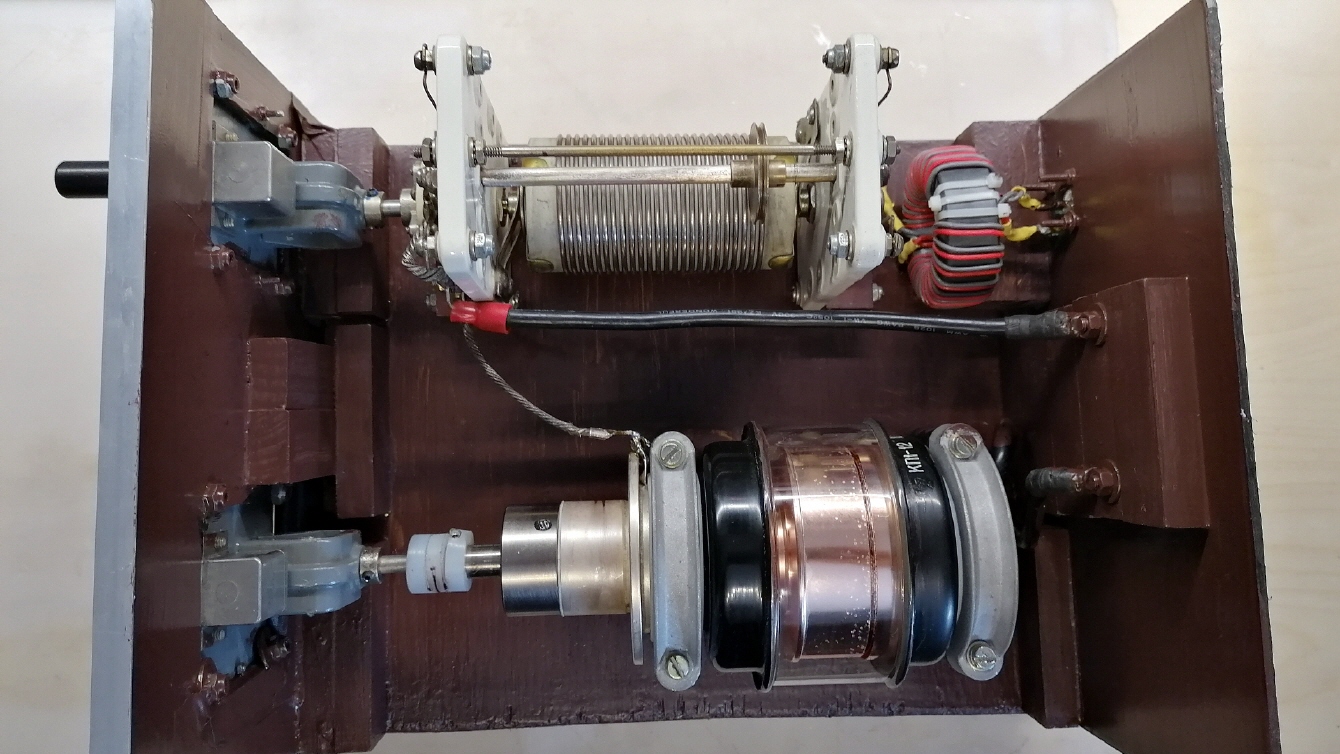

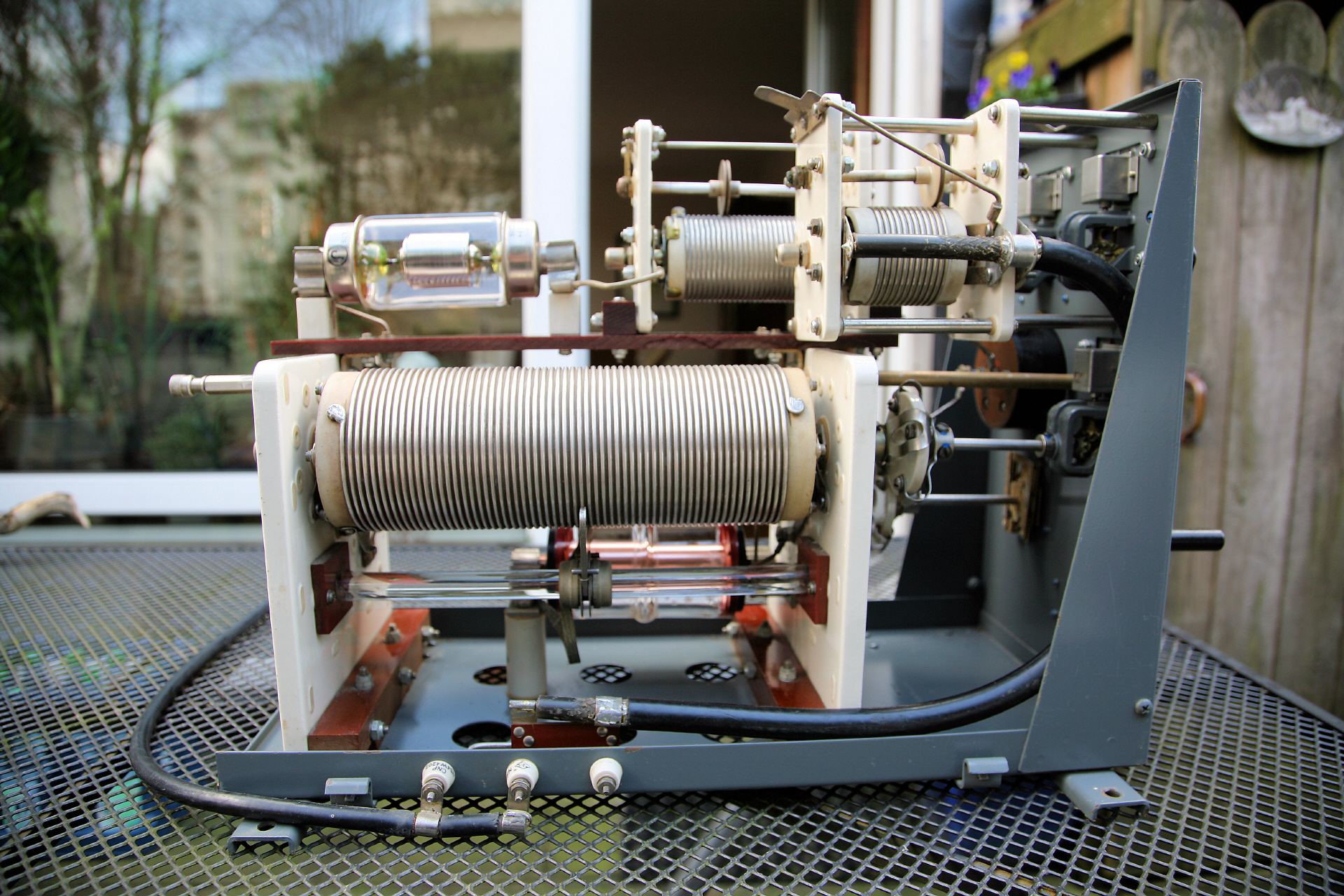

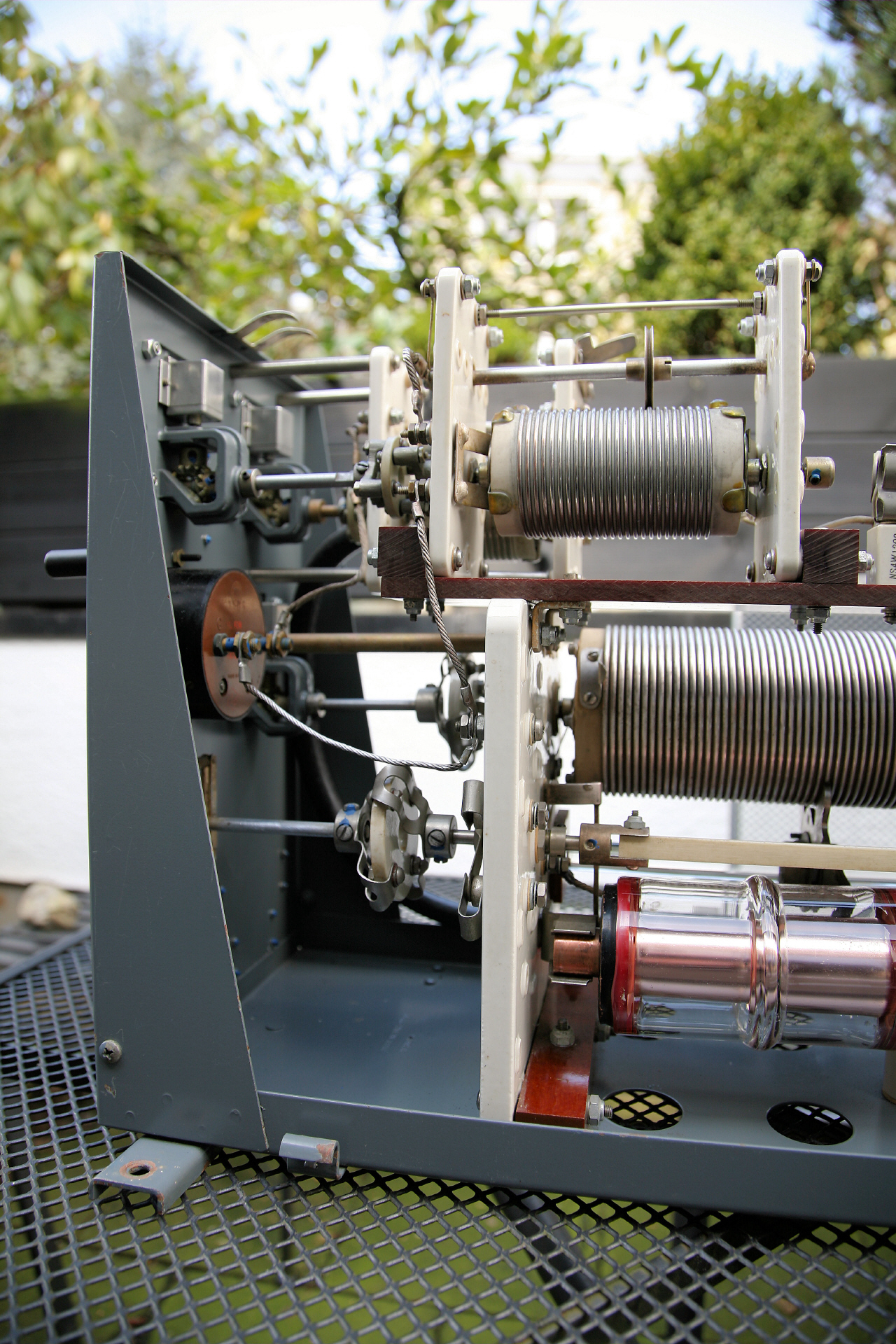

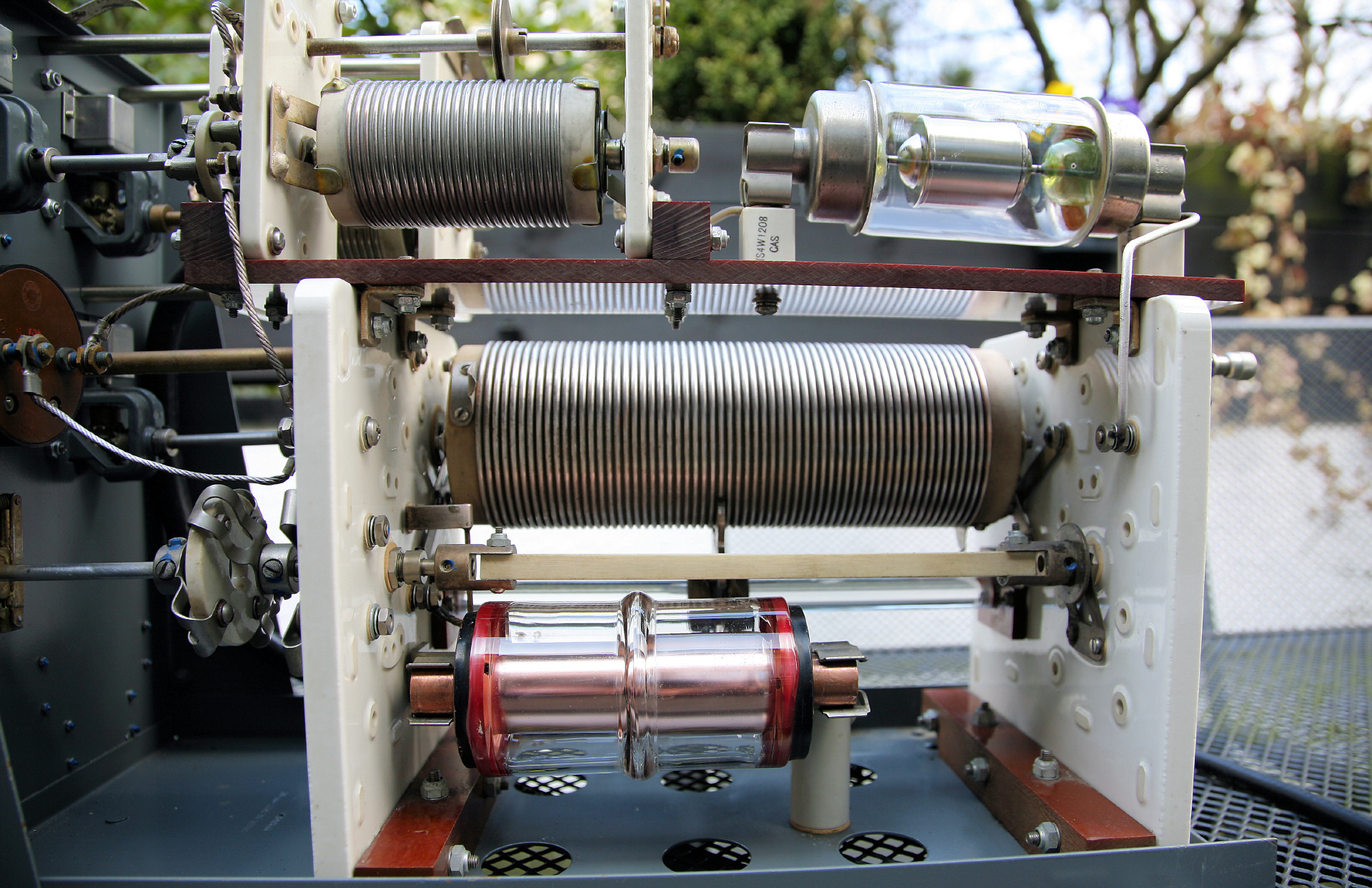

- Rollspule 0-35 uH , 3mm Cu Rohr (aus DL-Fertigung)

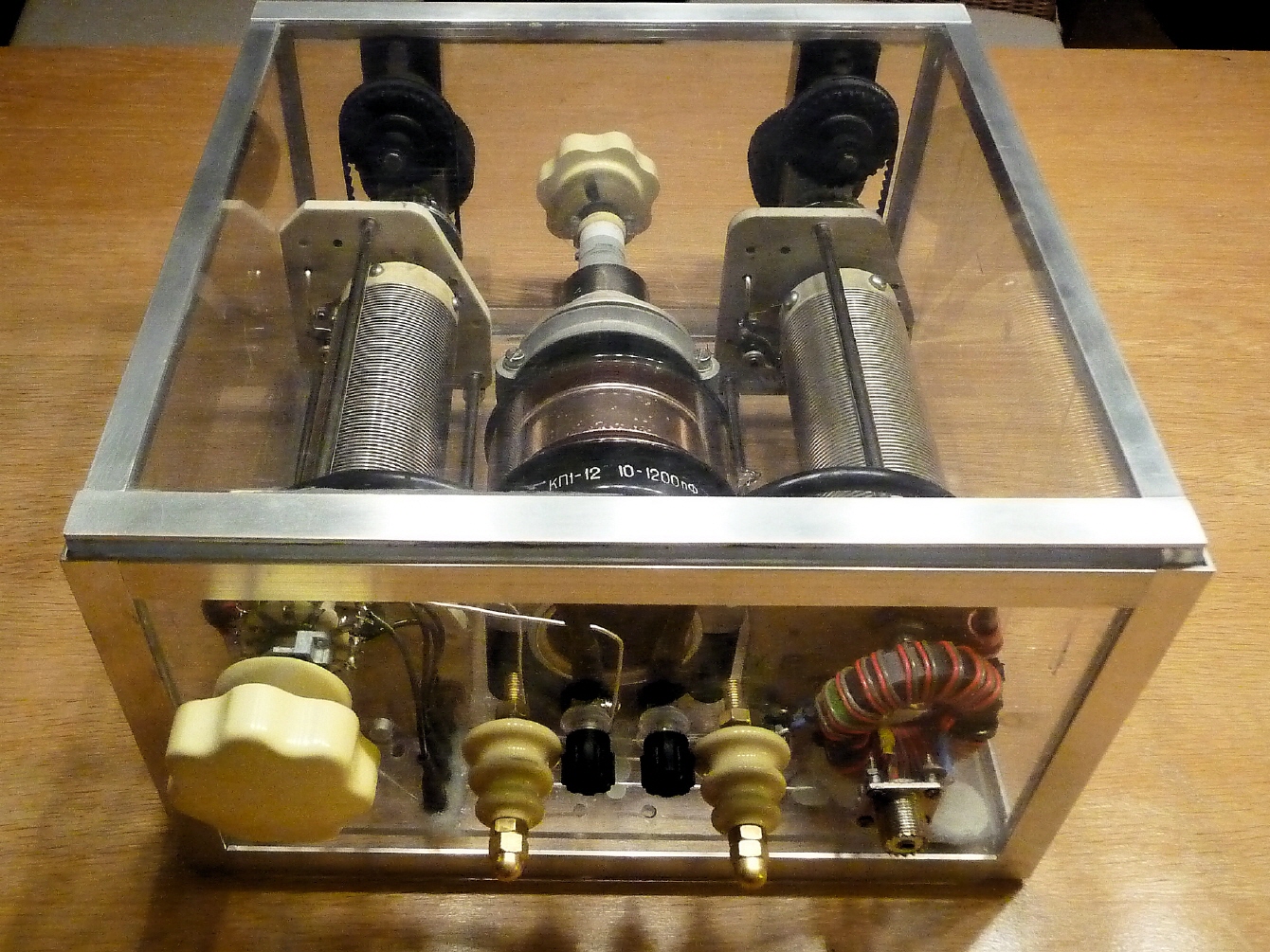

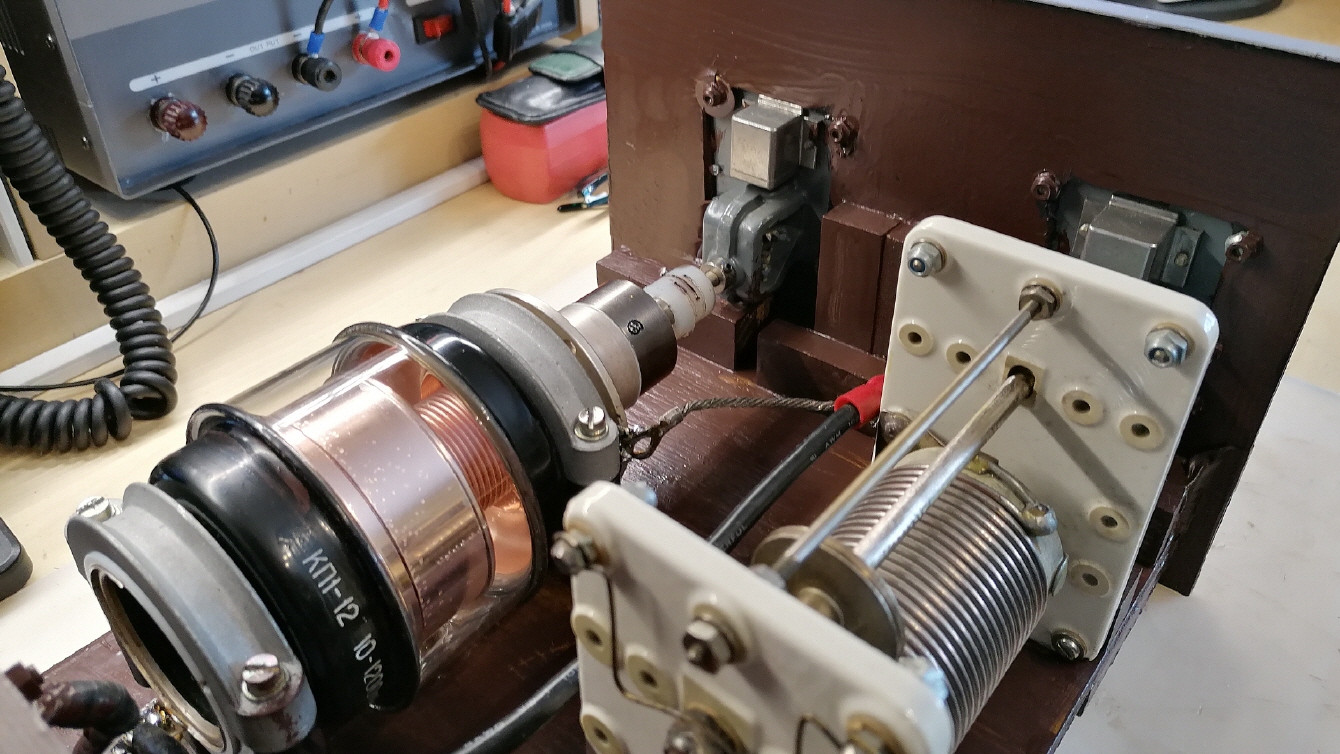

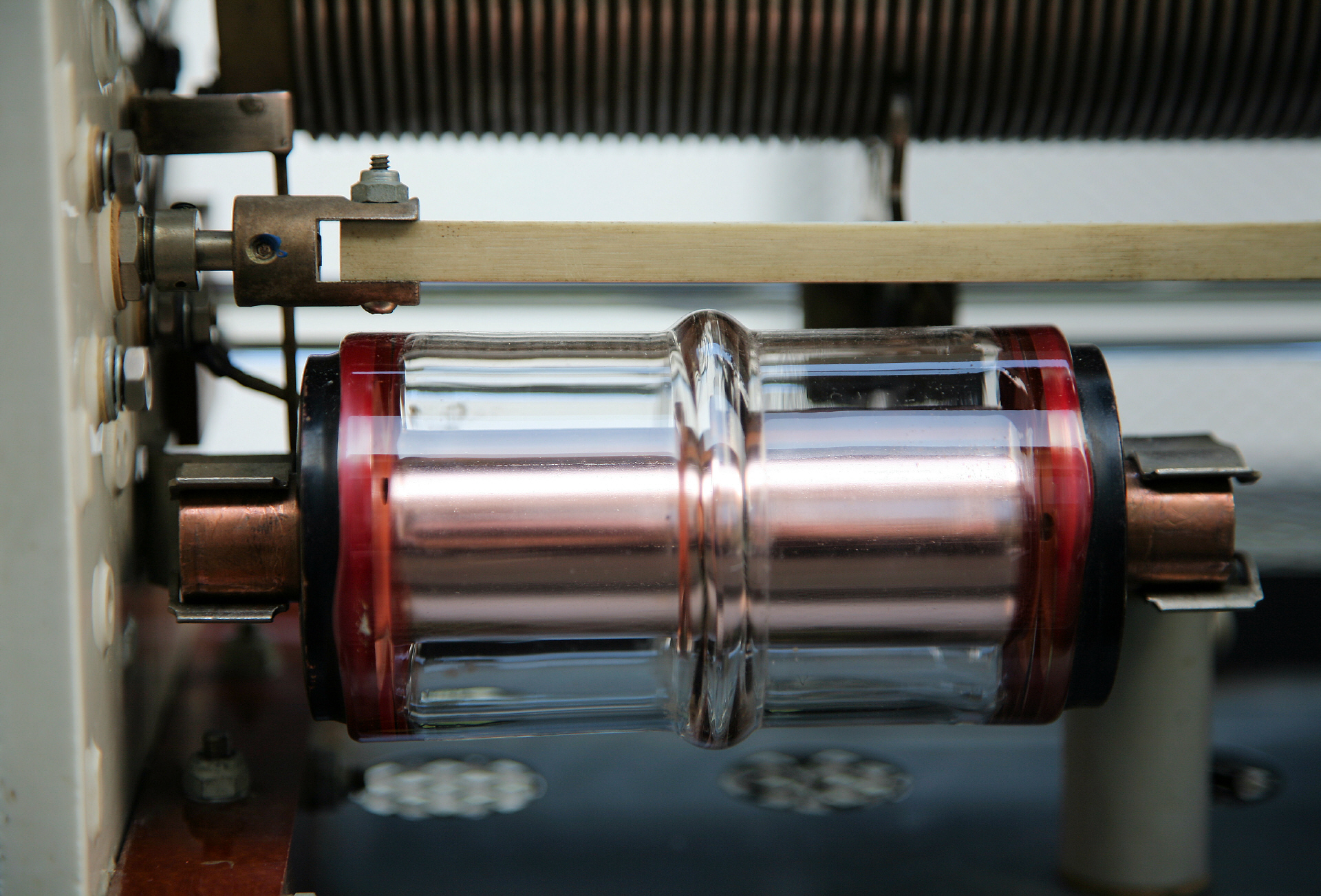

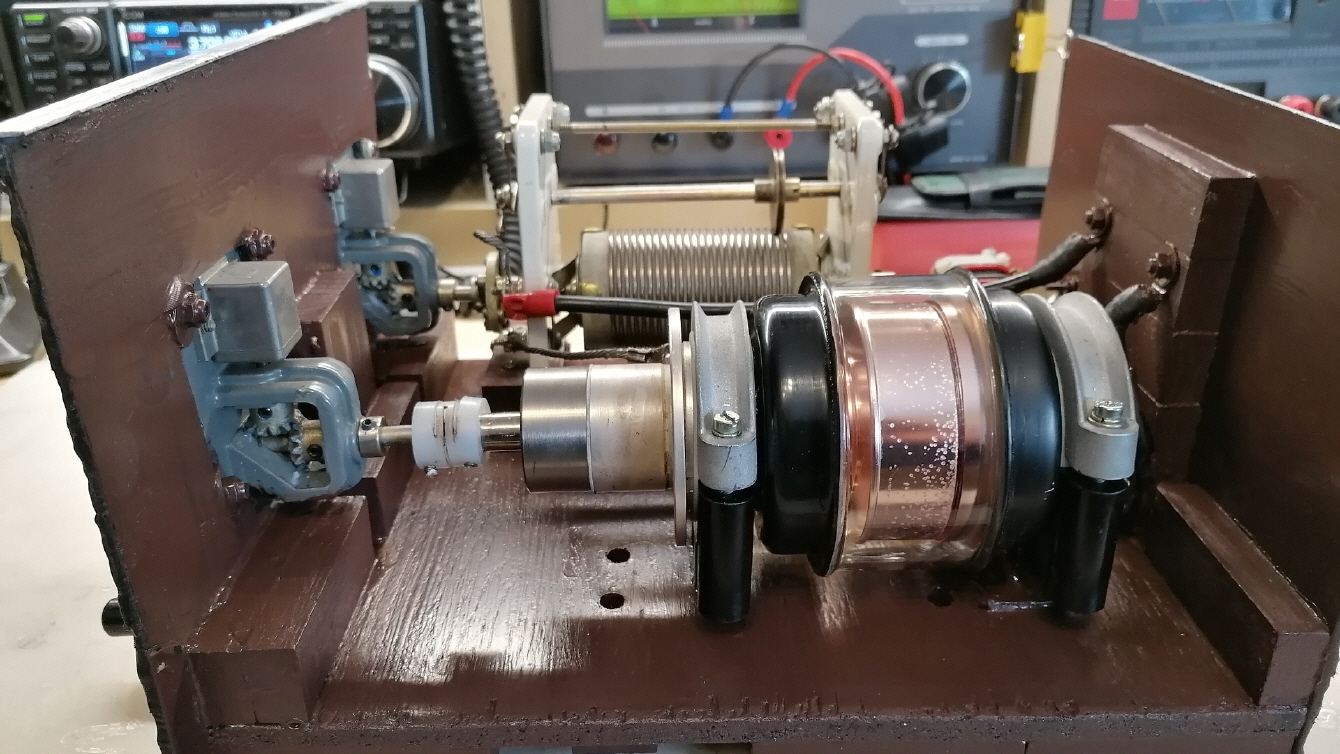

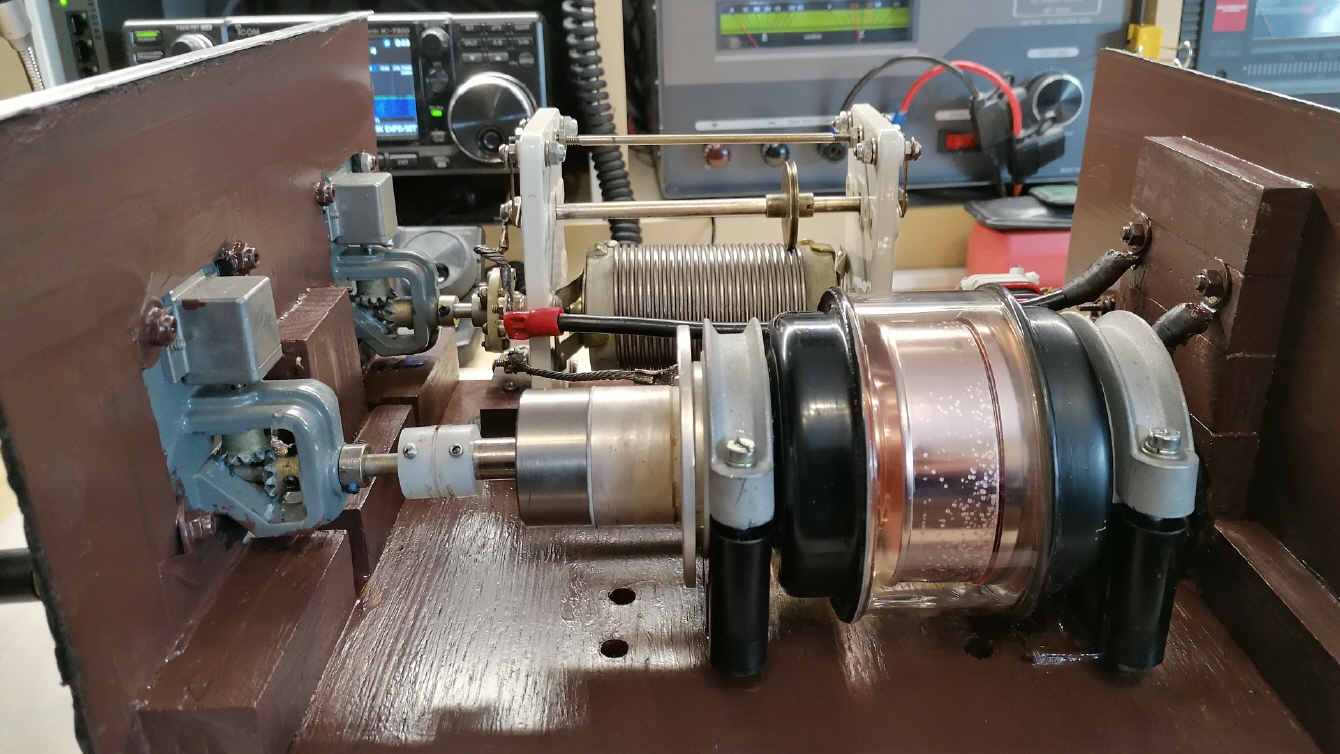

- Vacuum-Drehko 10-1200 pF 4 kV (russische Militärqualität)

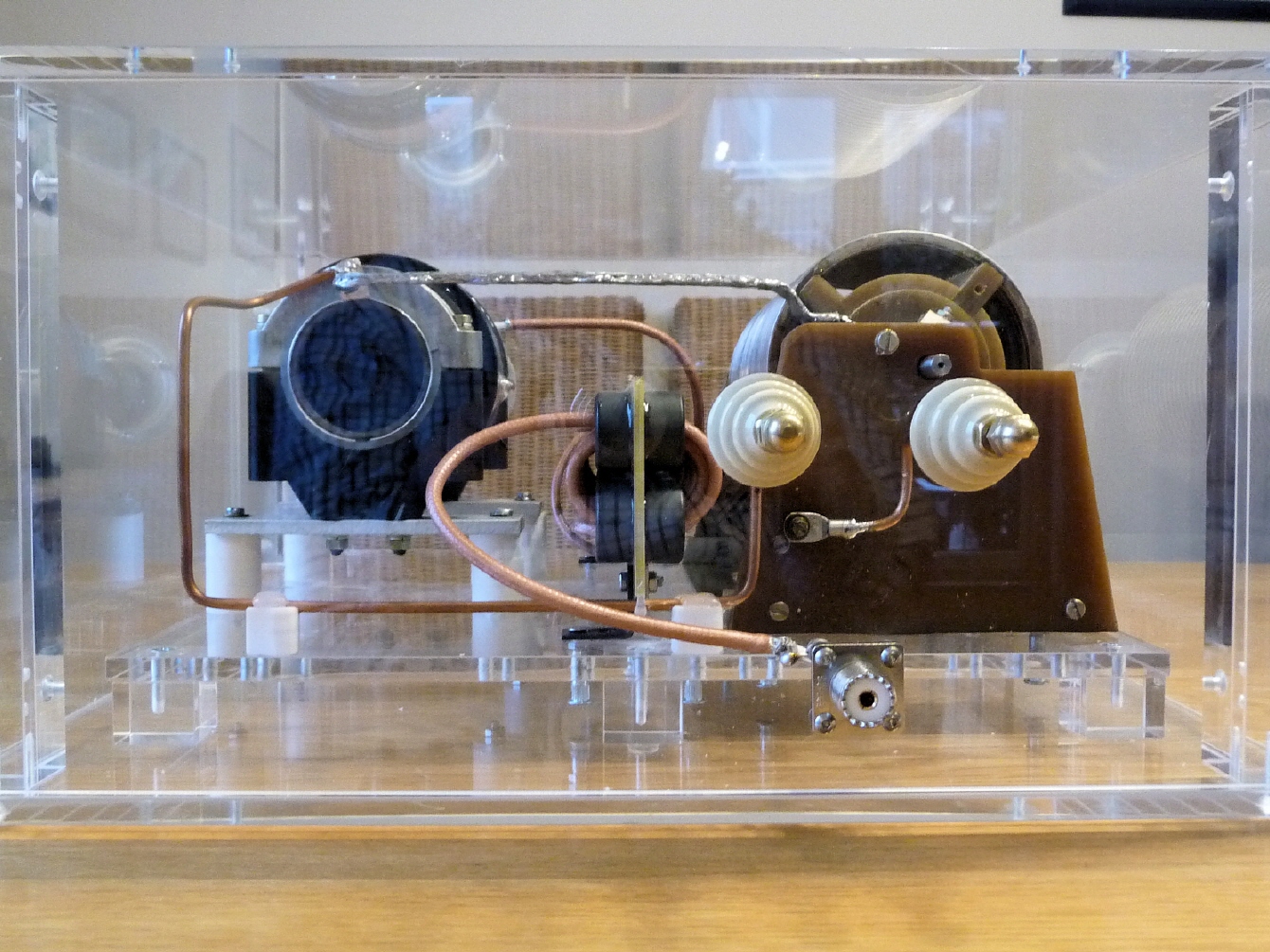

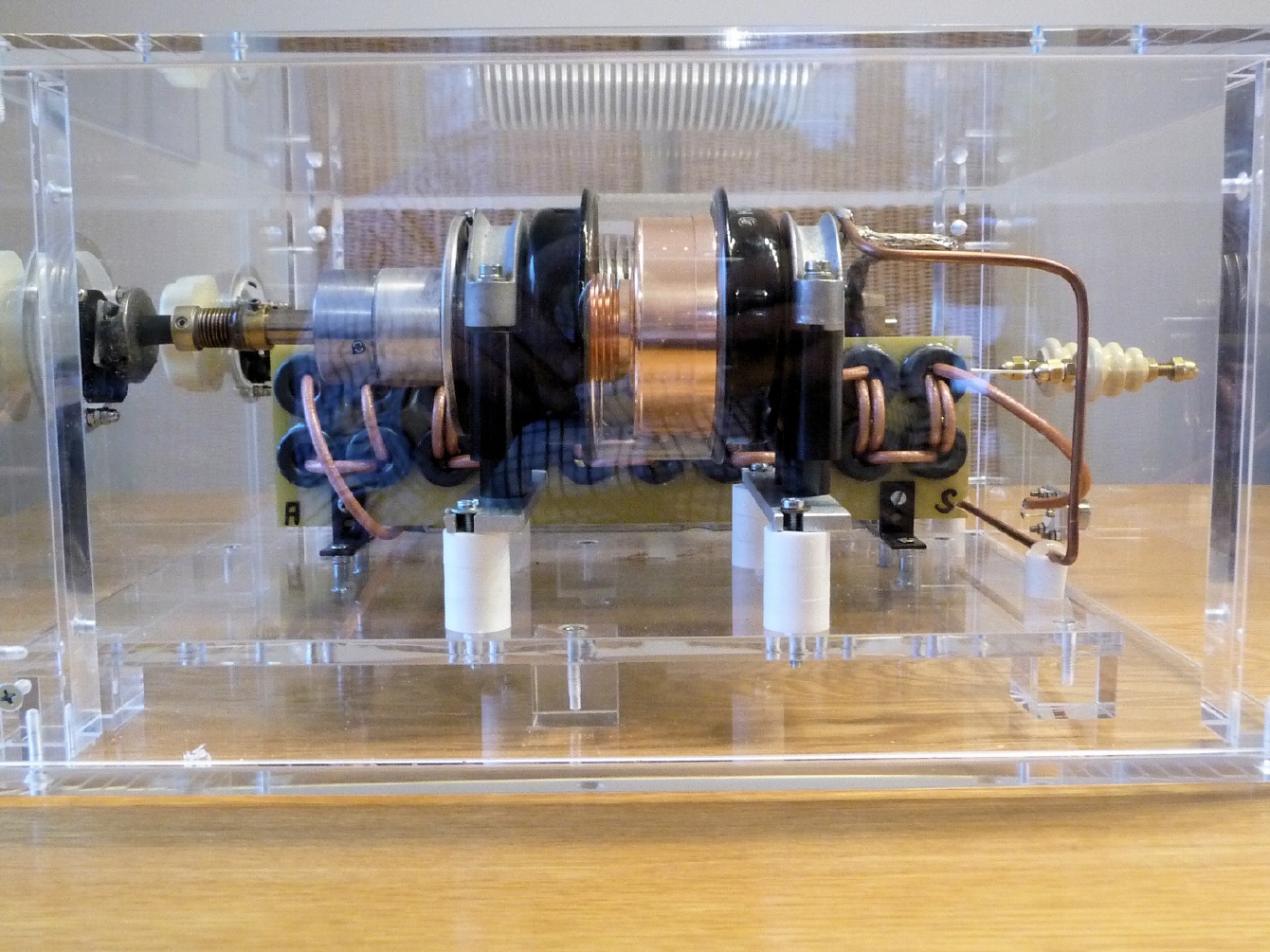

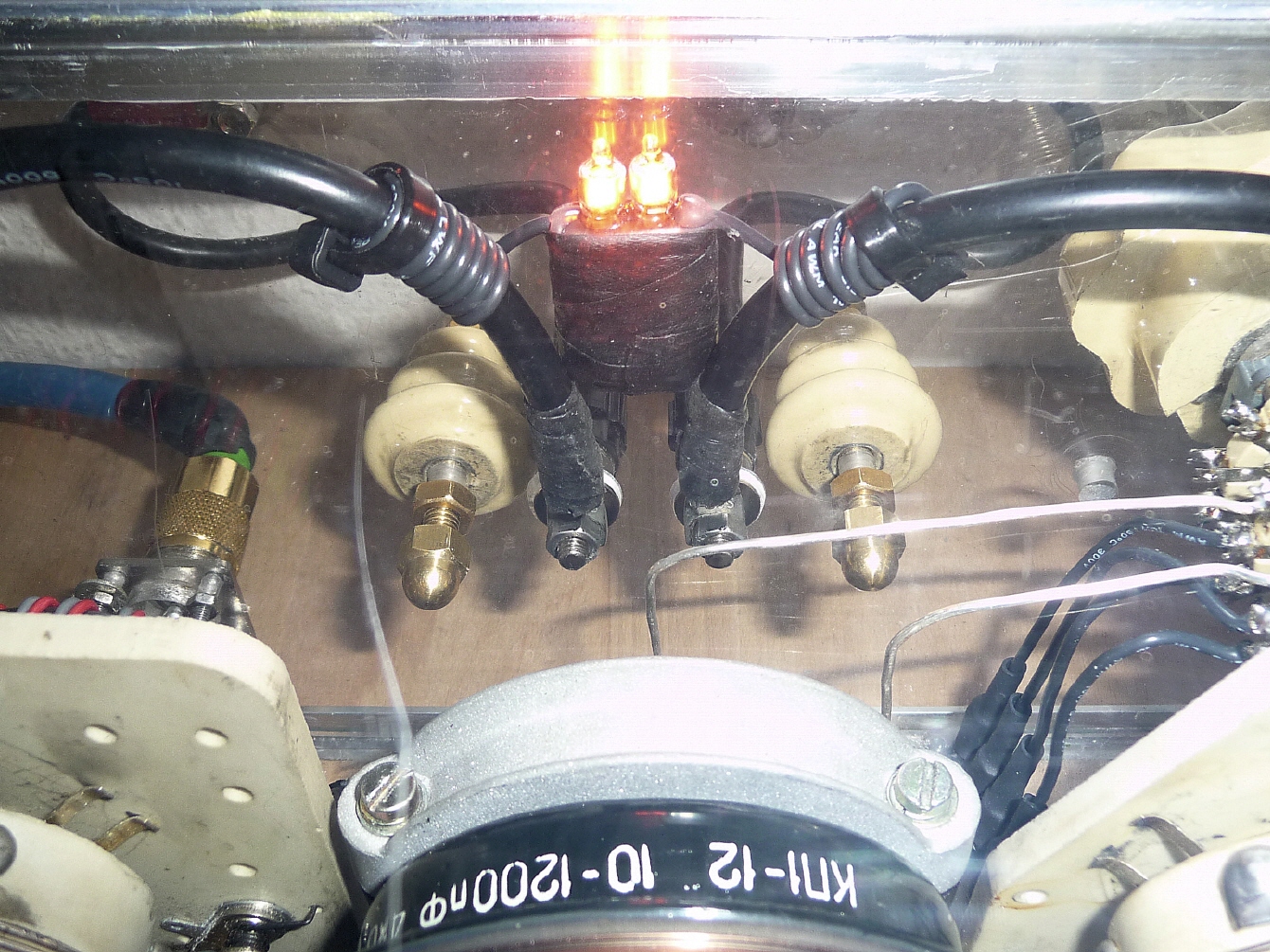

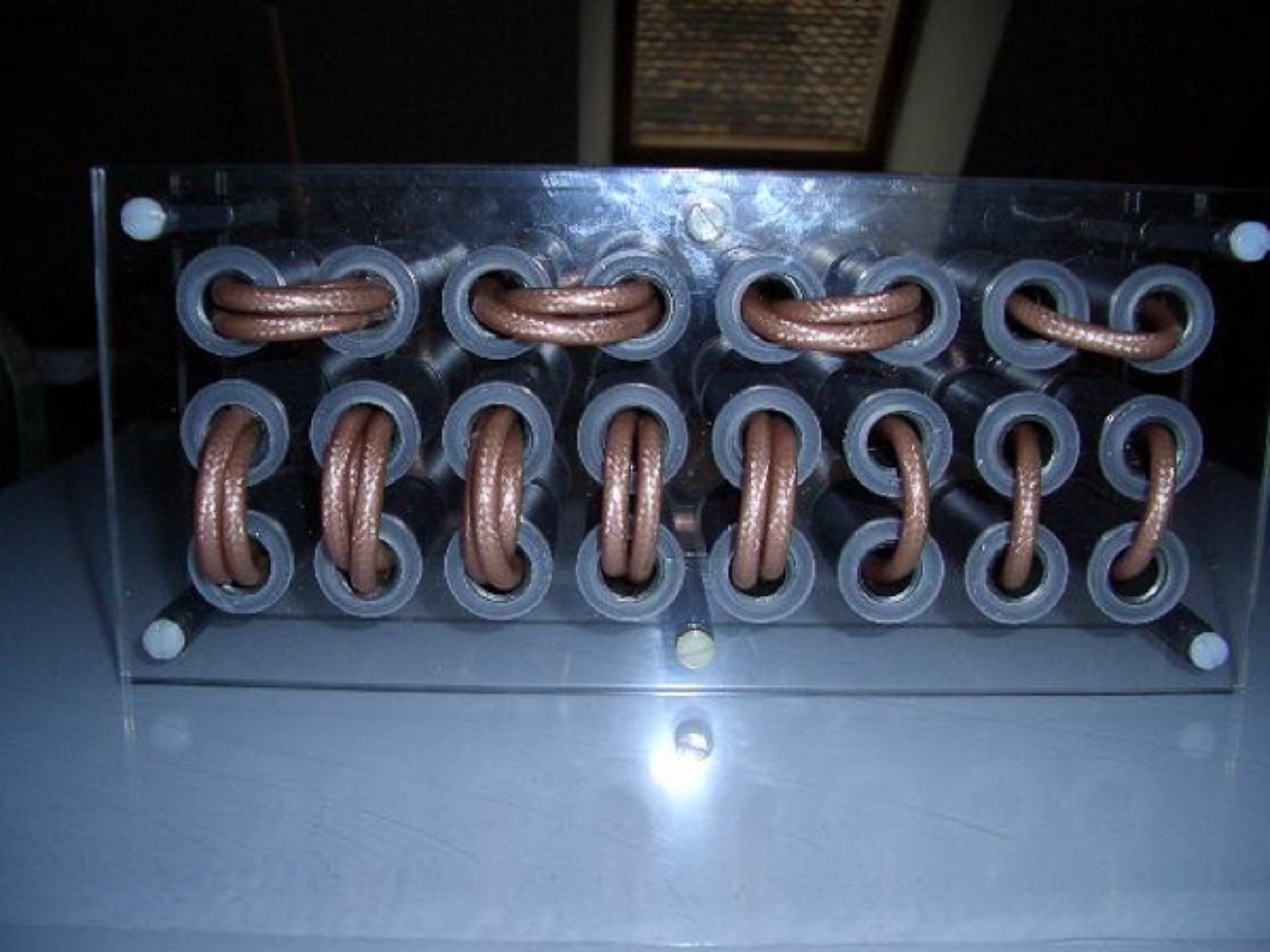

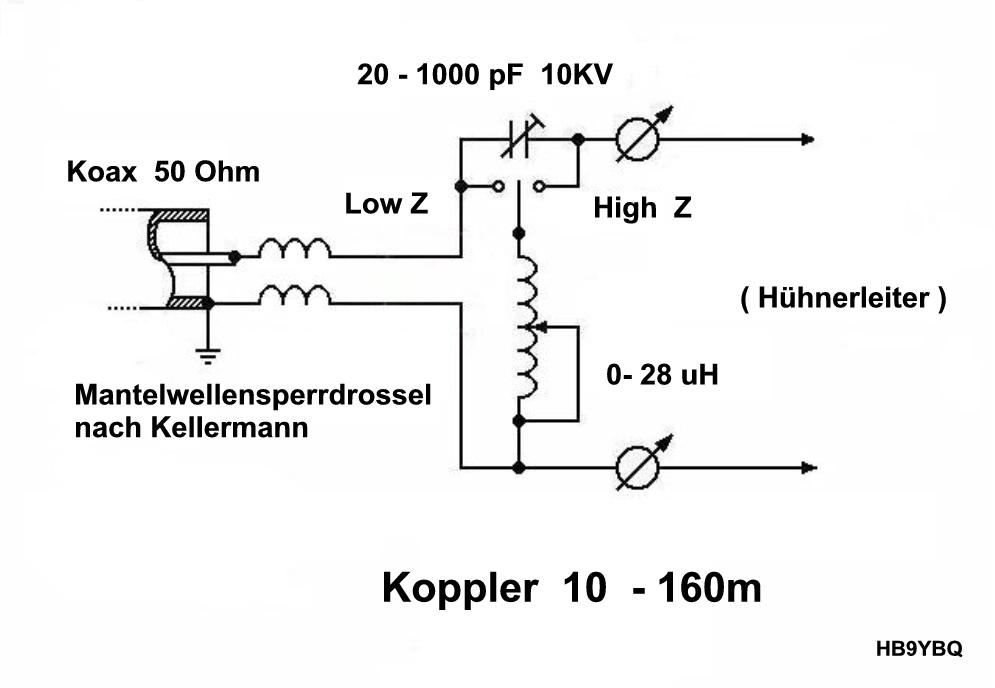

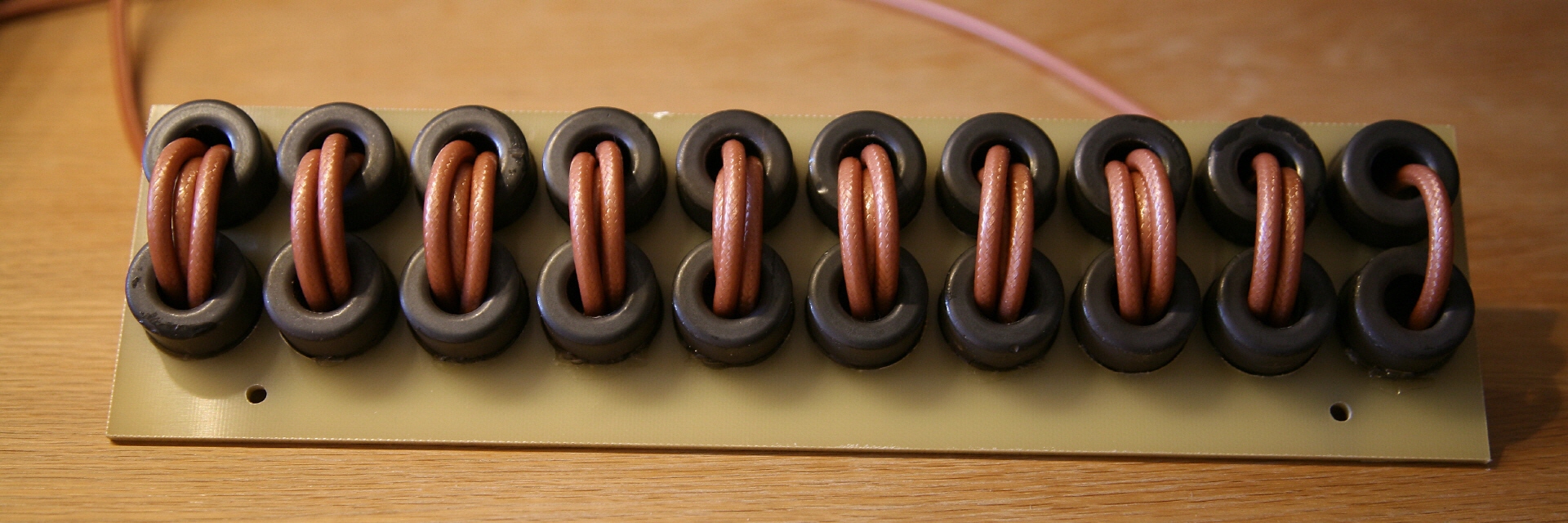

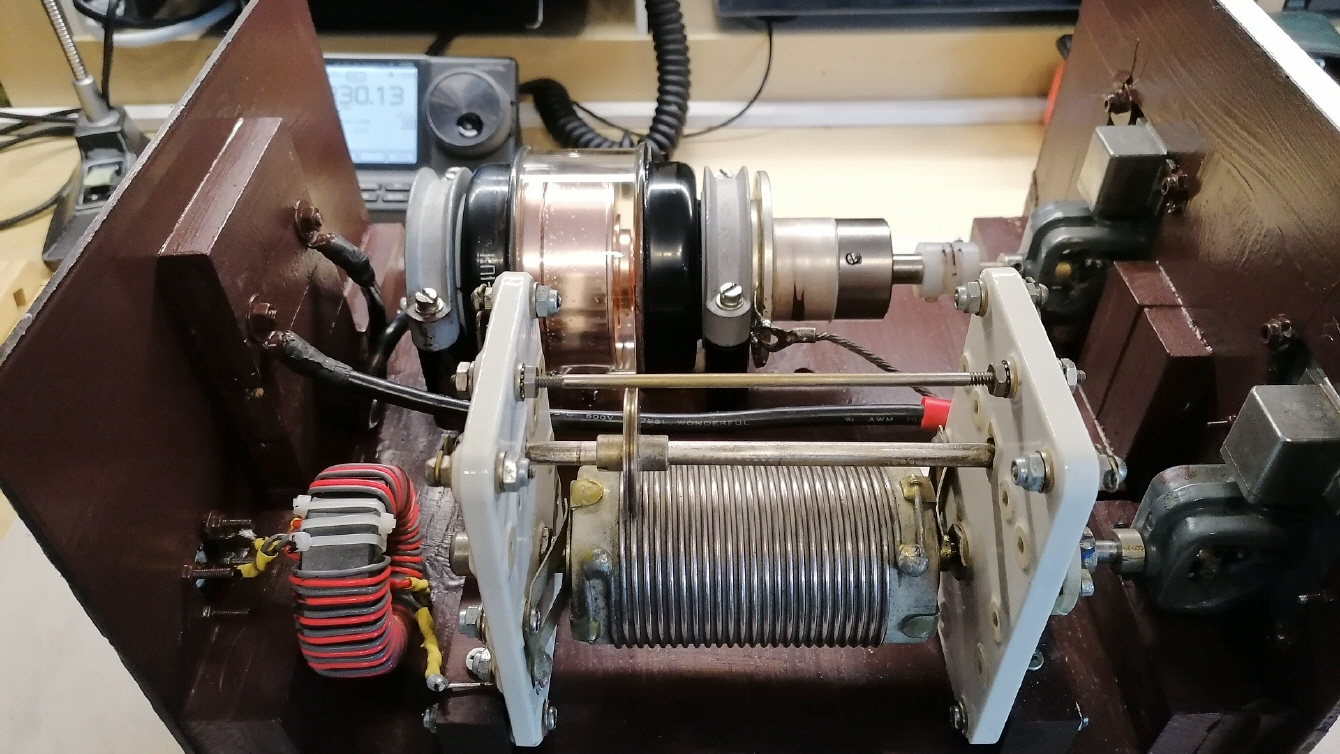

- Mantelwellensperrdrossel nach Kellermann mit 5m Teflon-Koax (HB9YBQ)

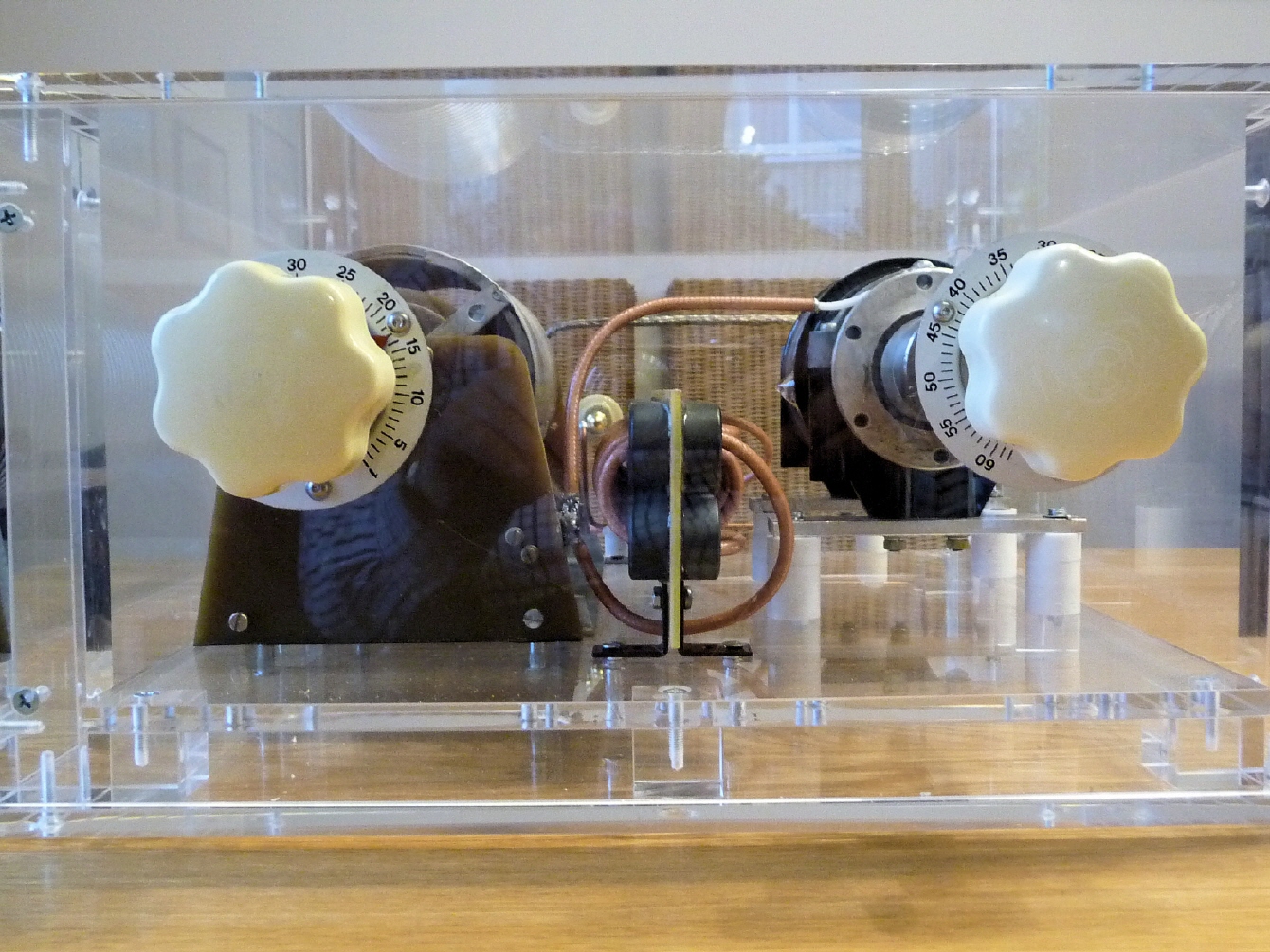

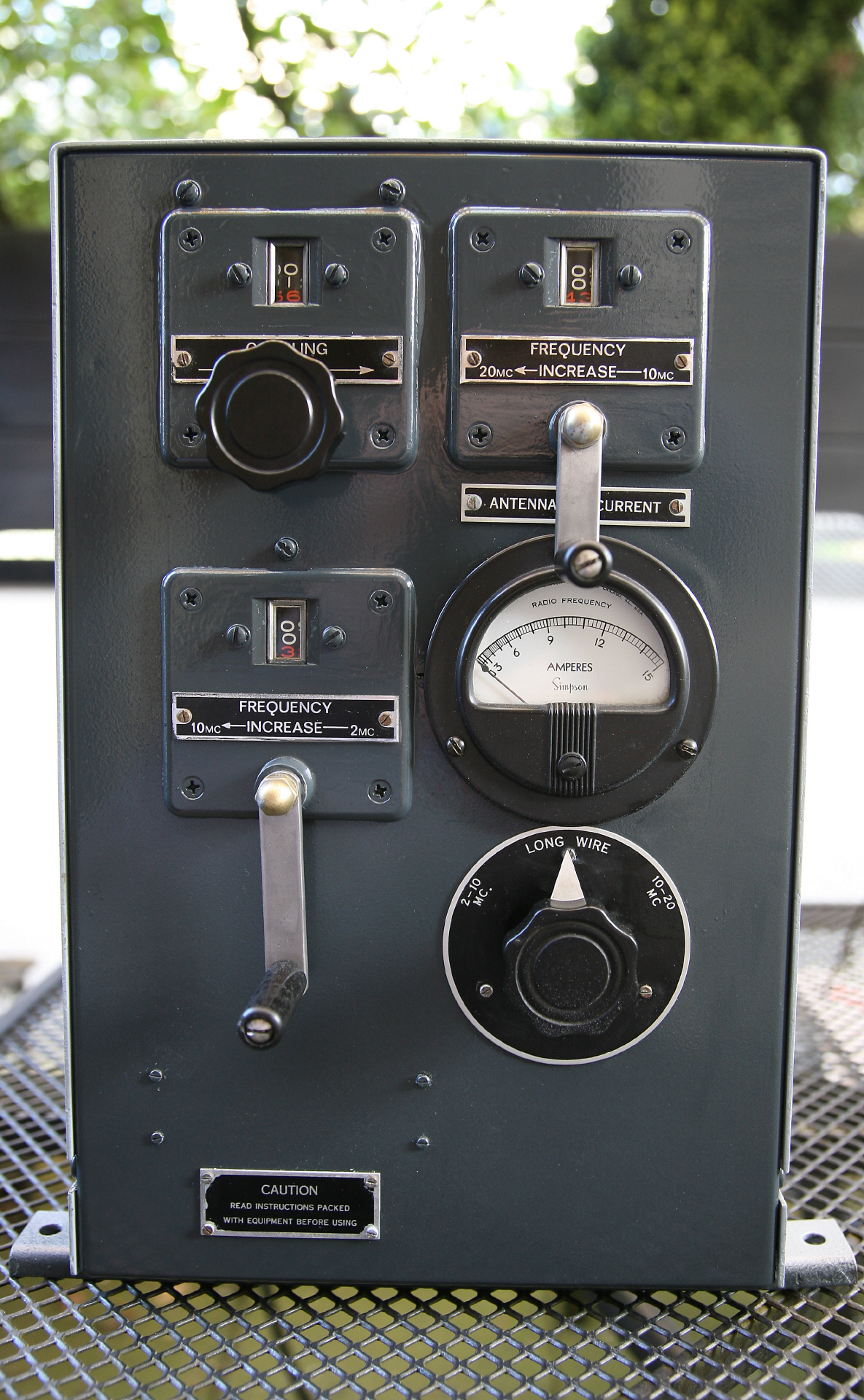

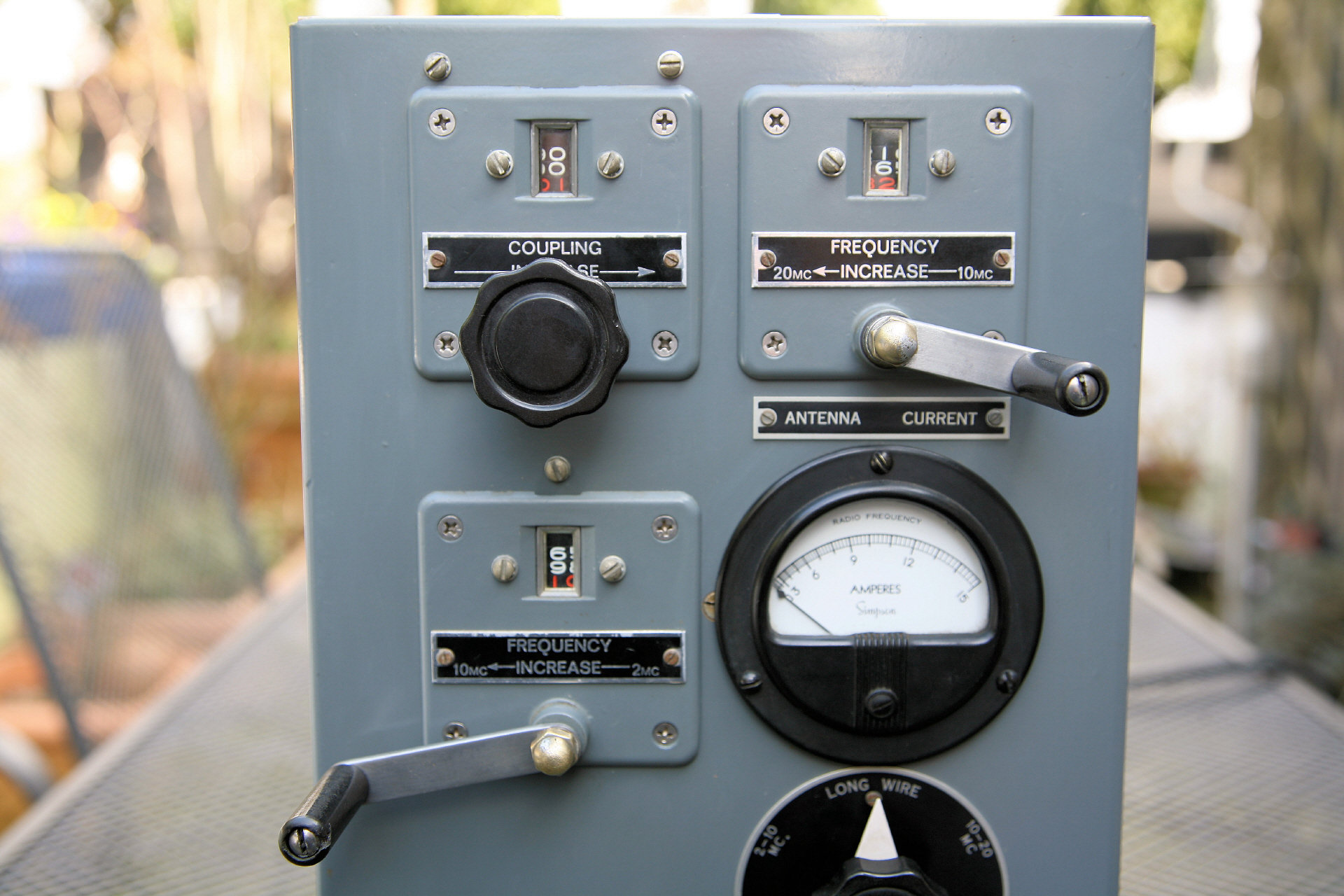

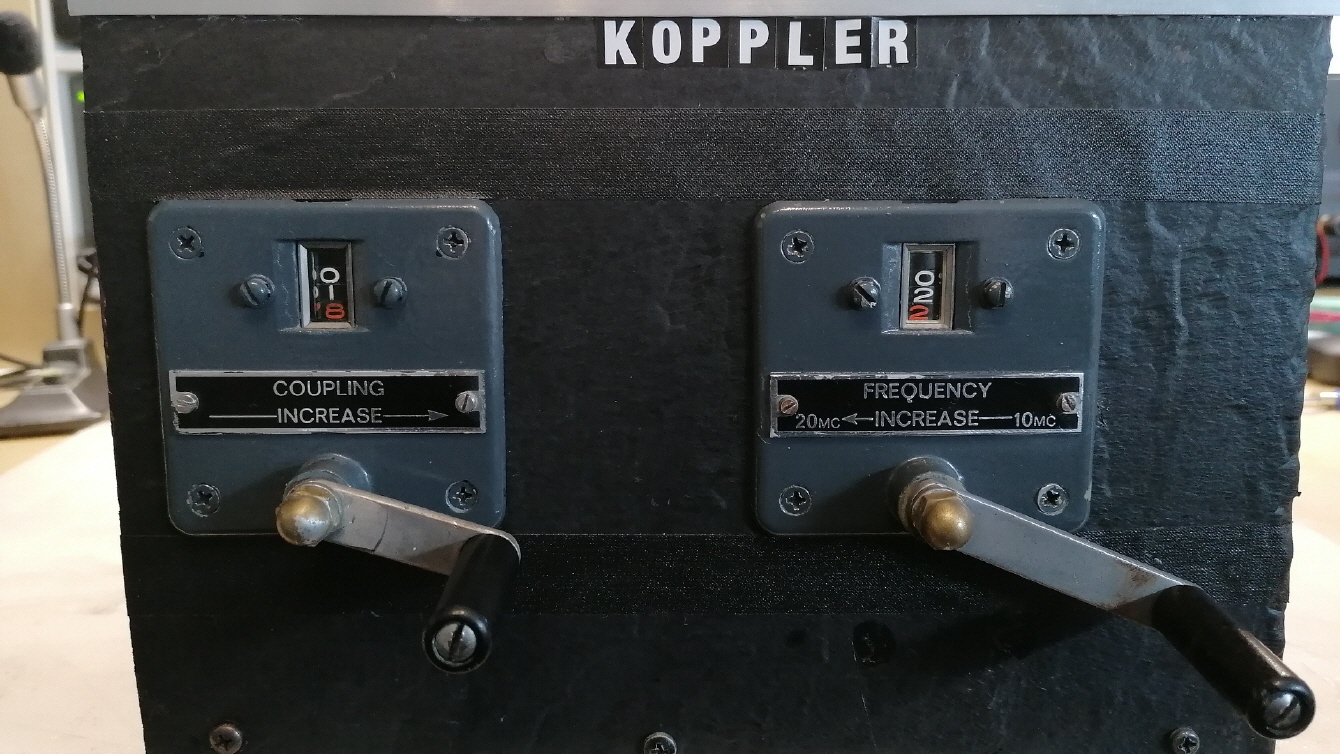

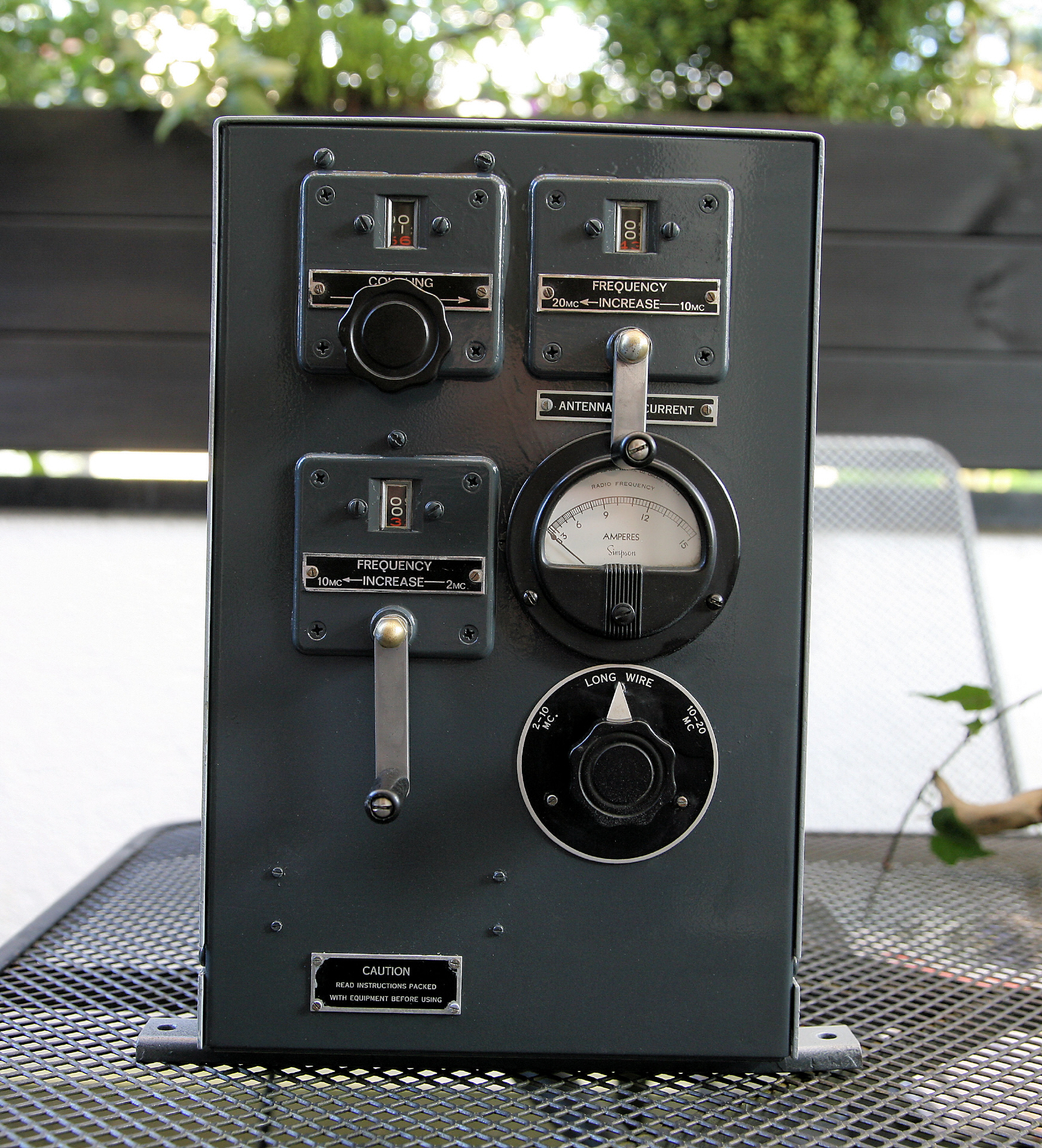

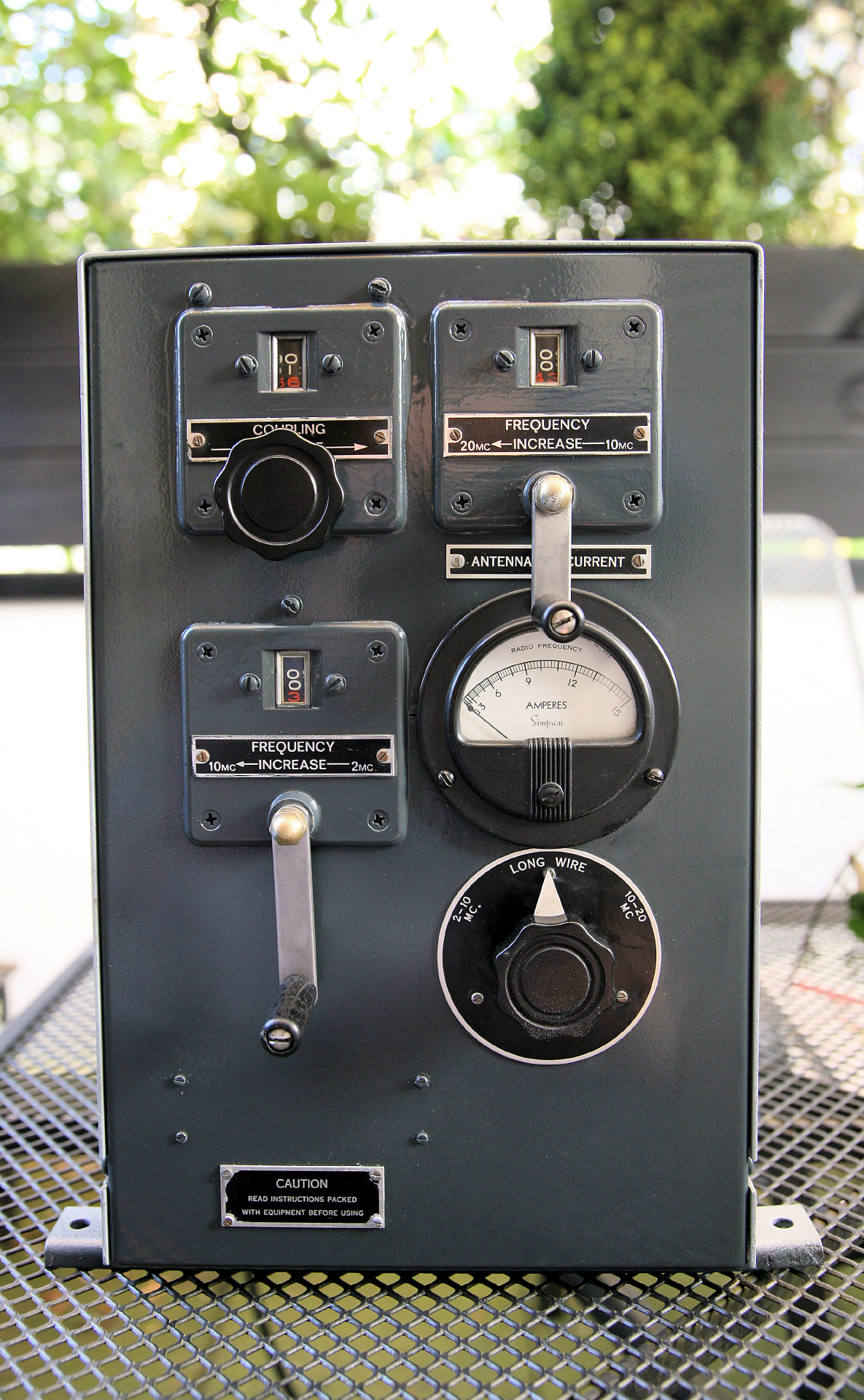

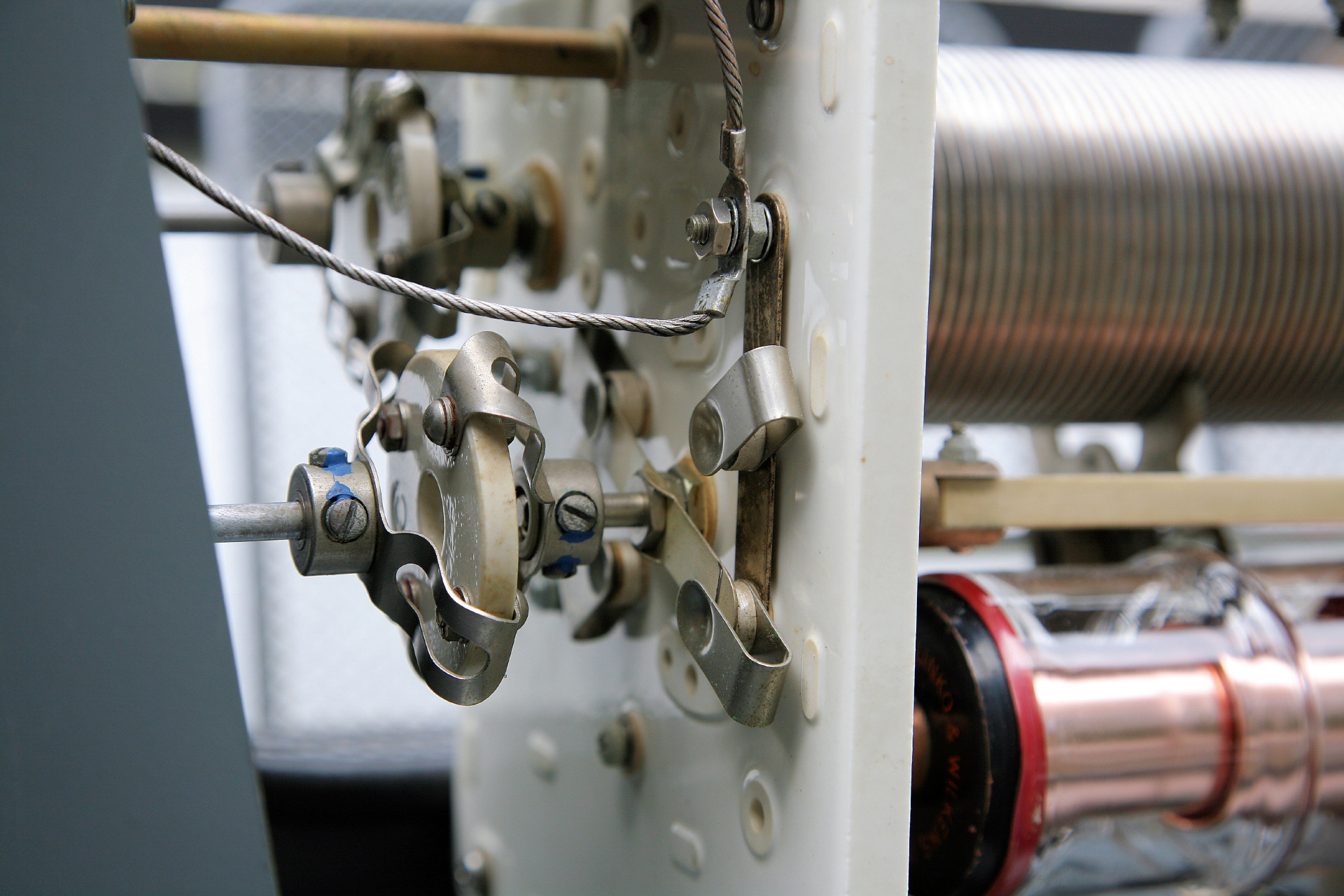

- 2 Zählwerke mit 3-fach-Übersetzung für hohe Wiederholgenaugkeit (aus DL-Fertigung)

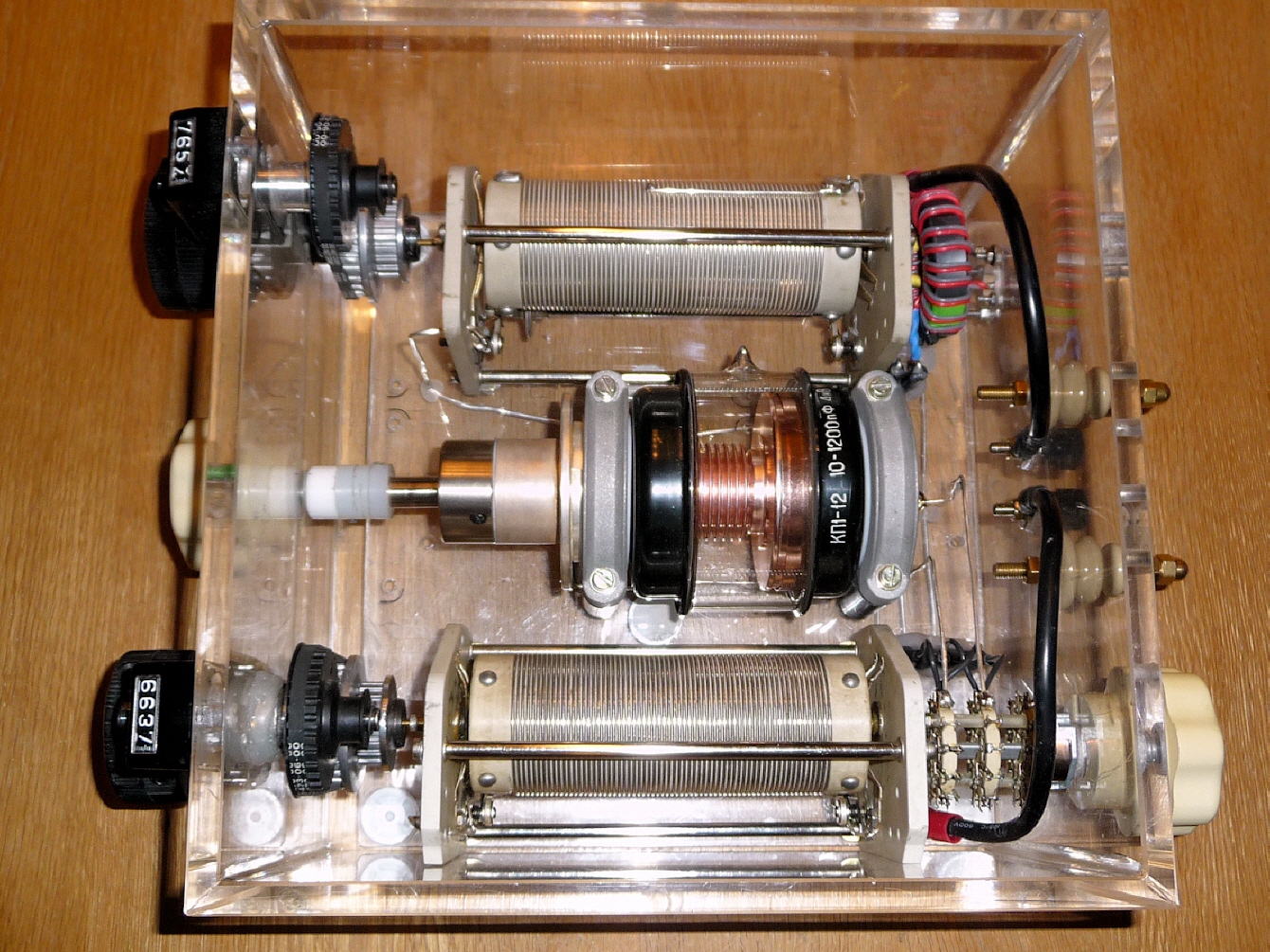

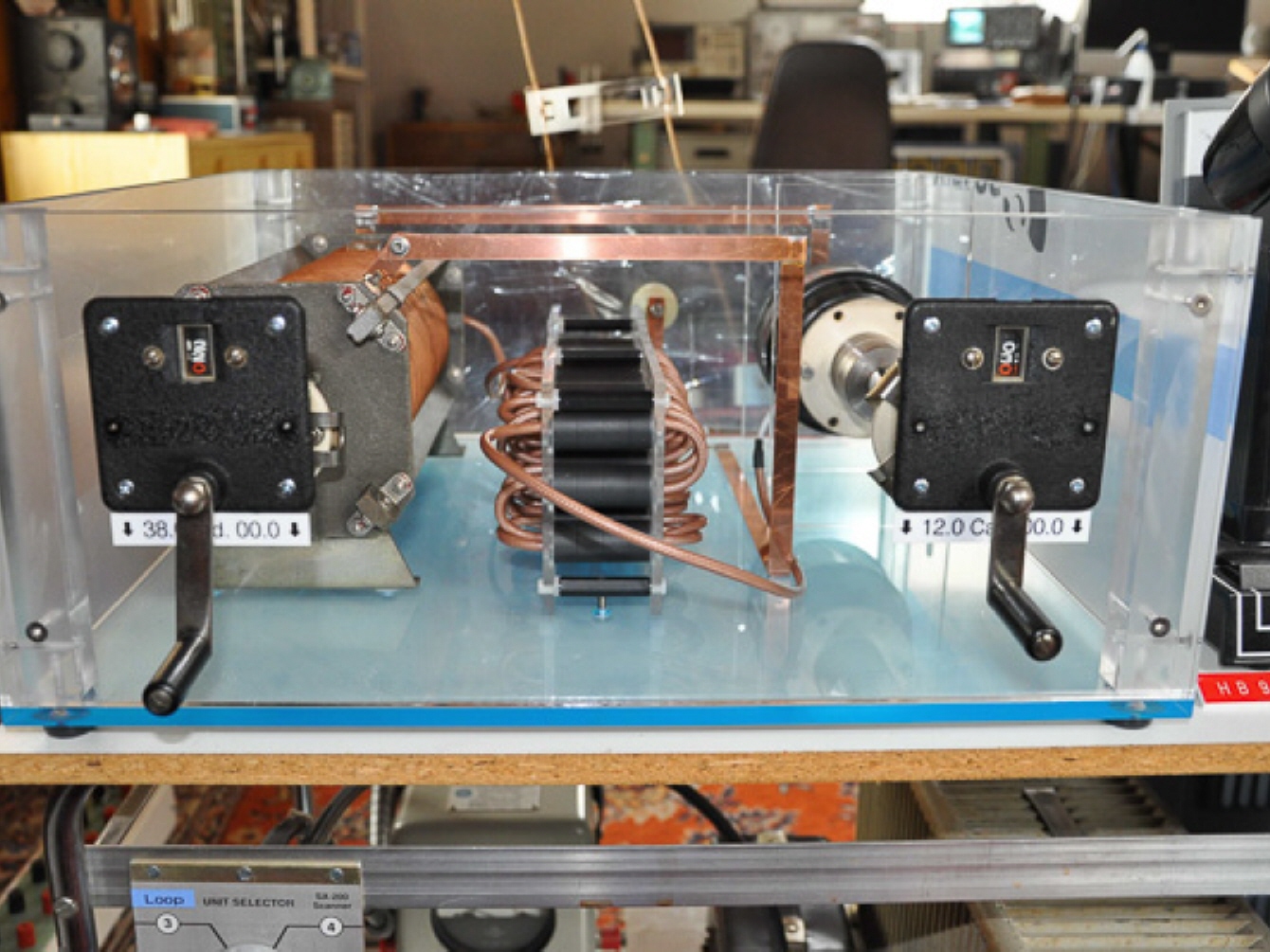

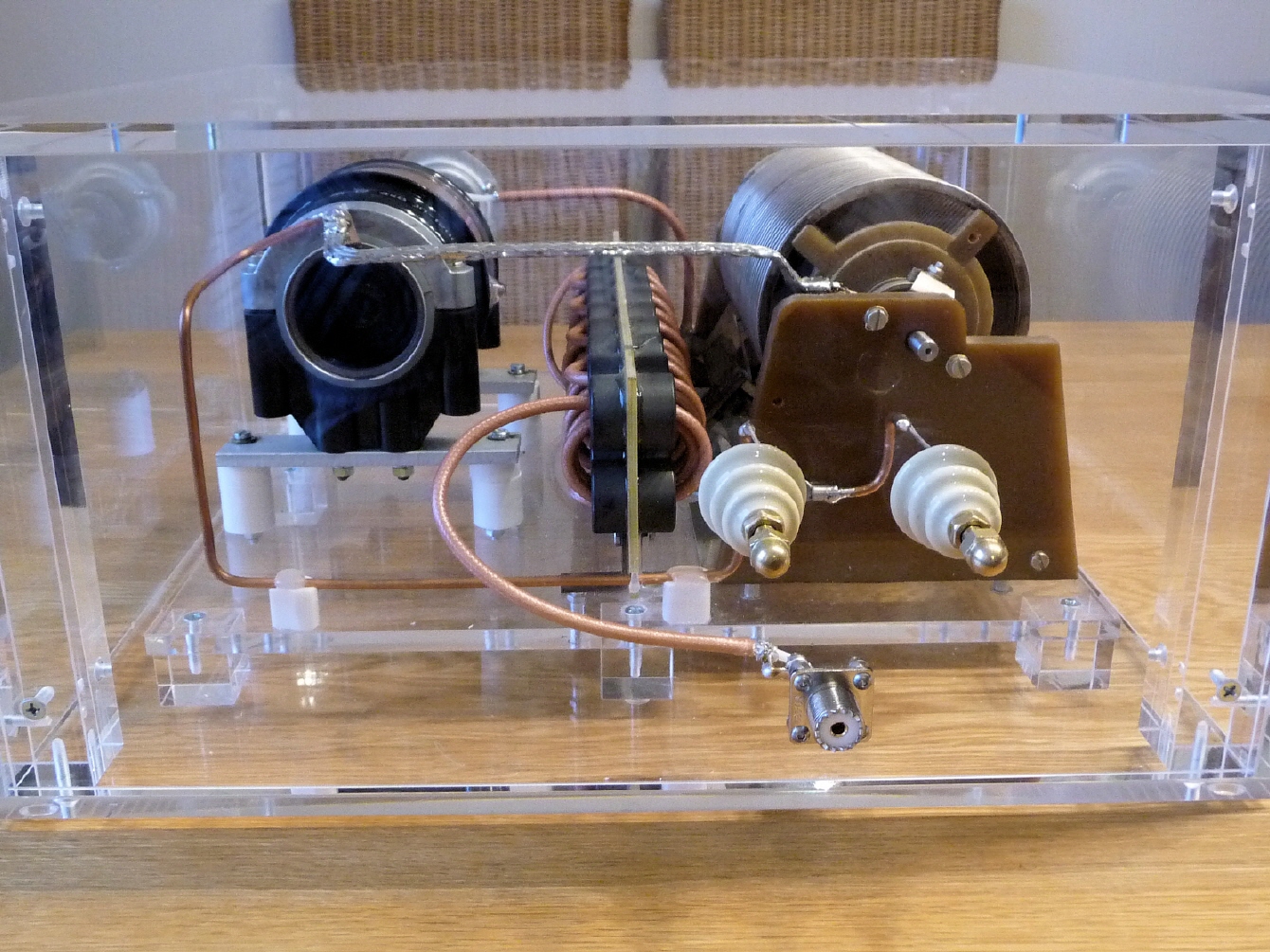

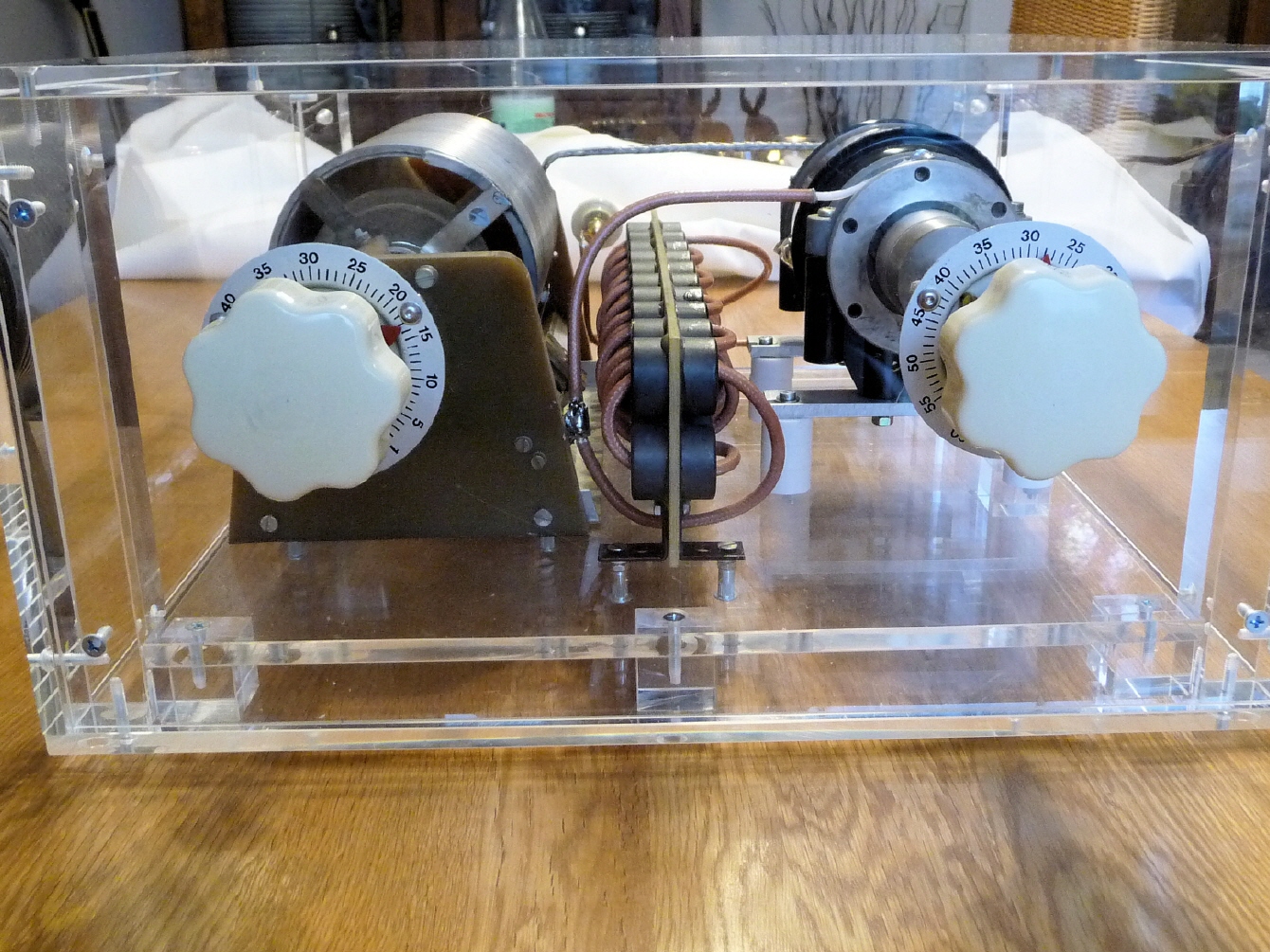

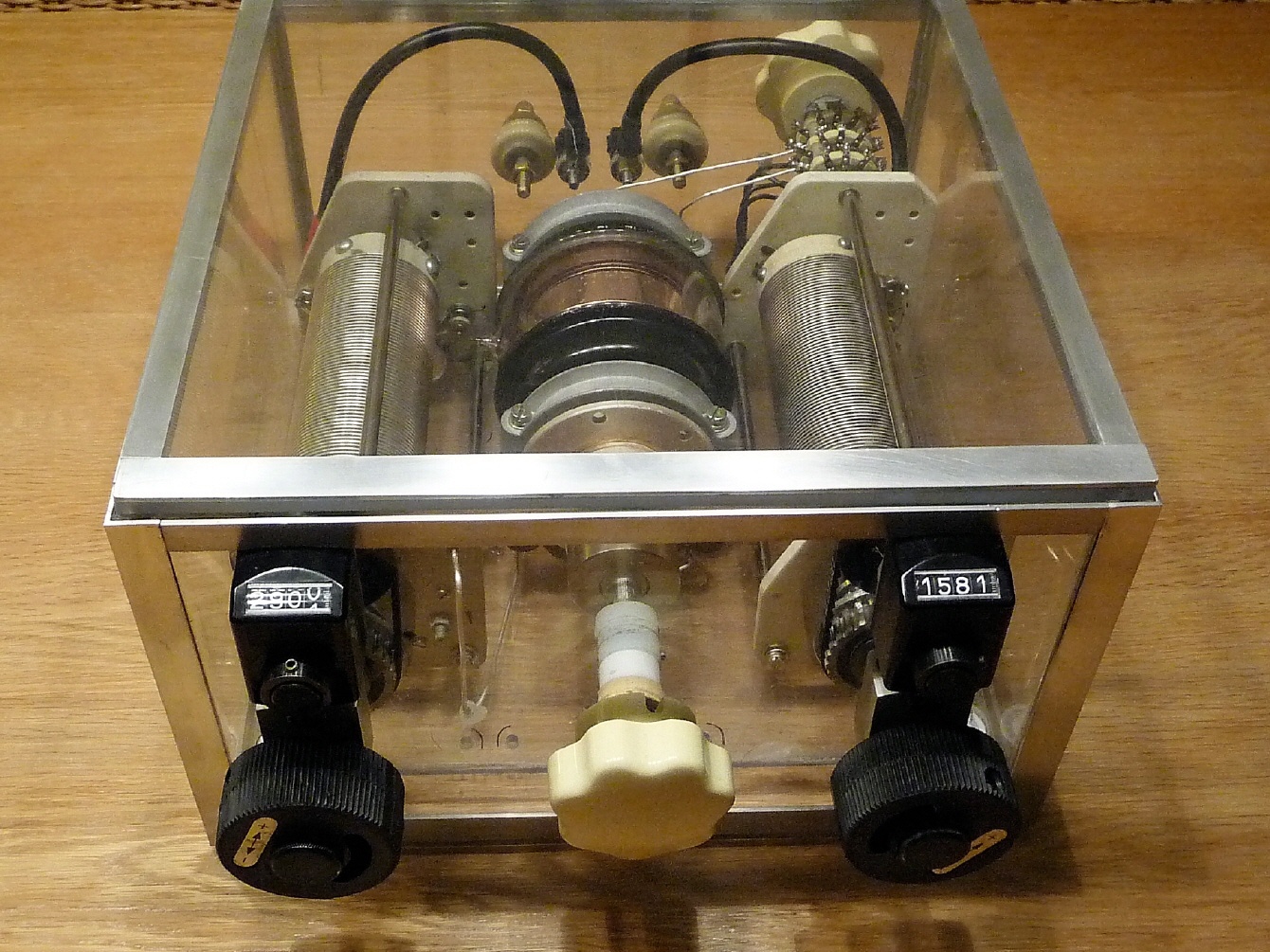

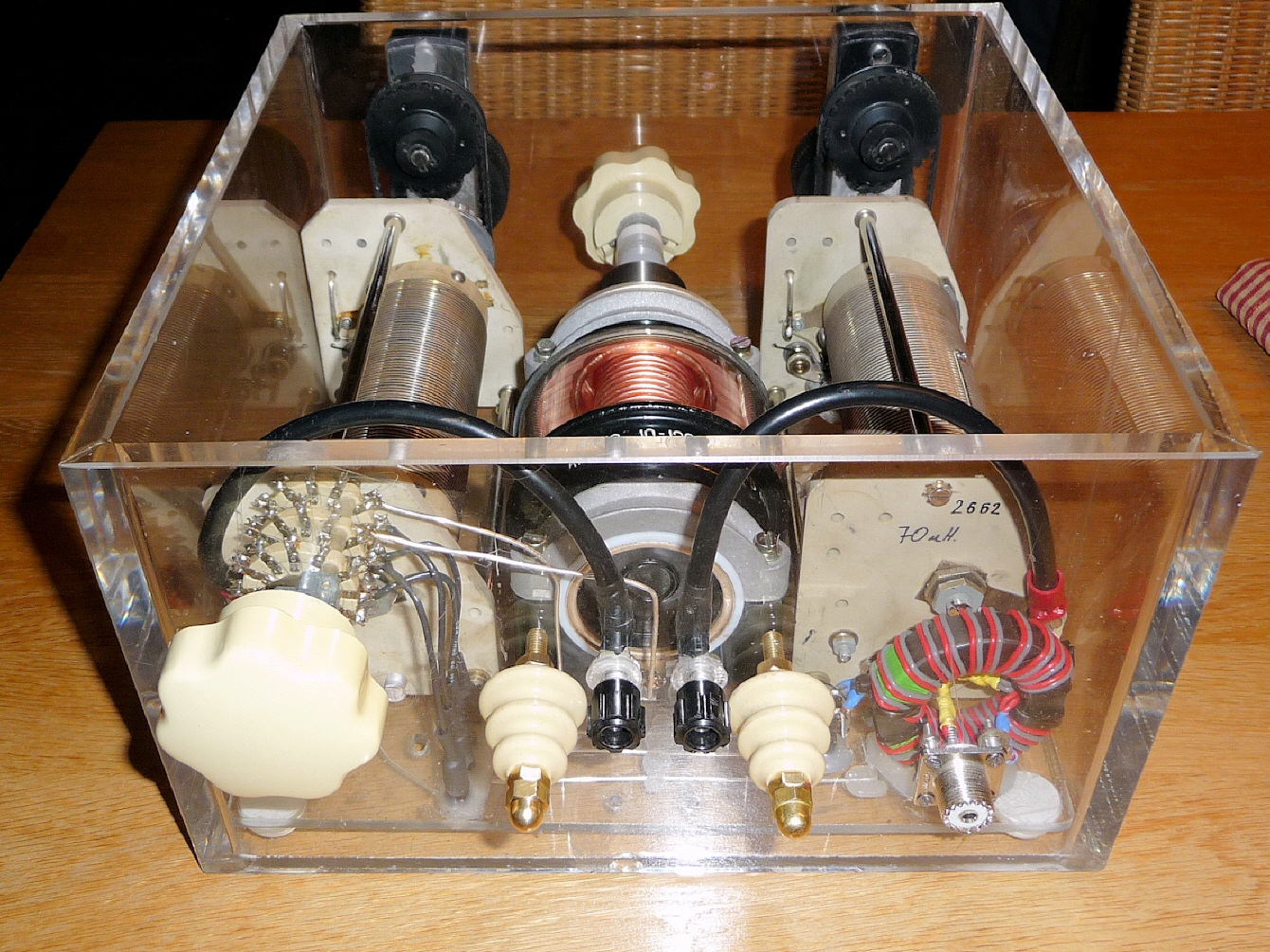

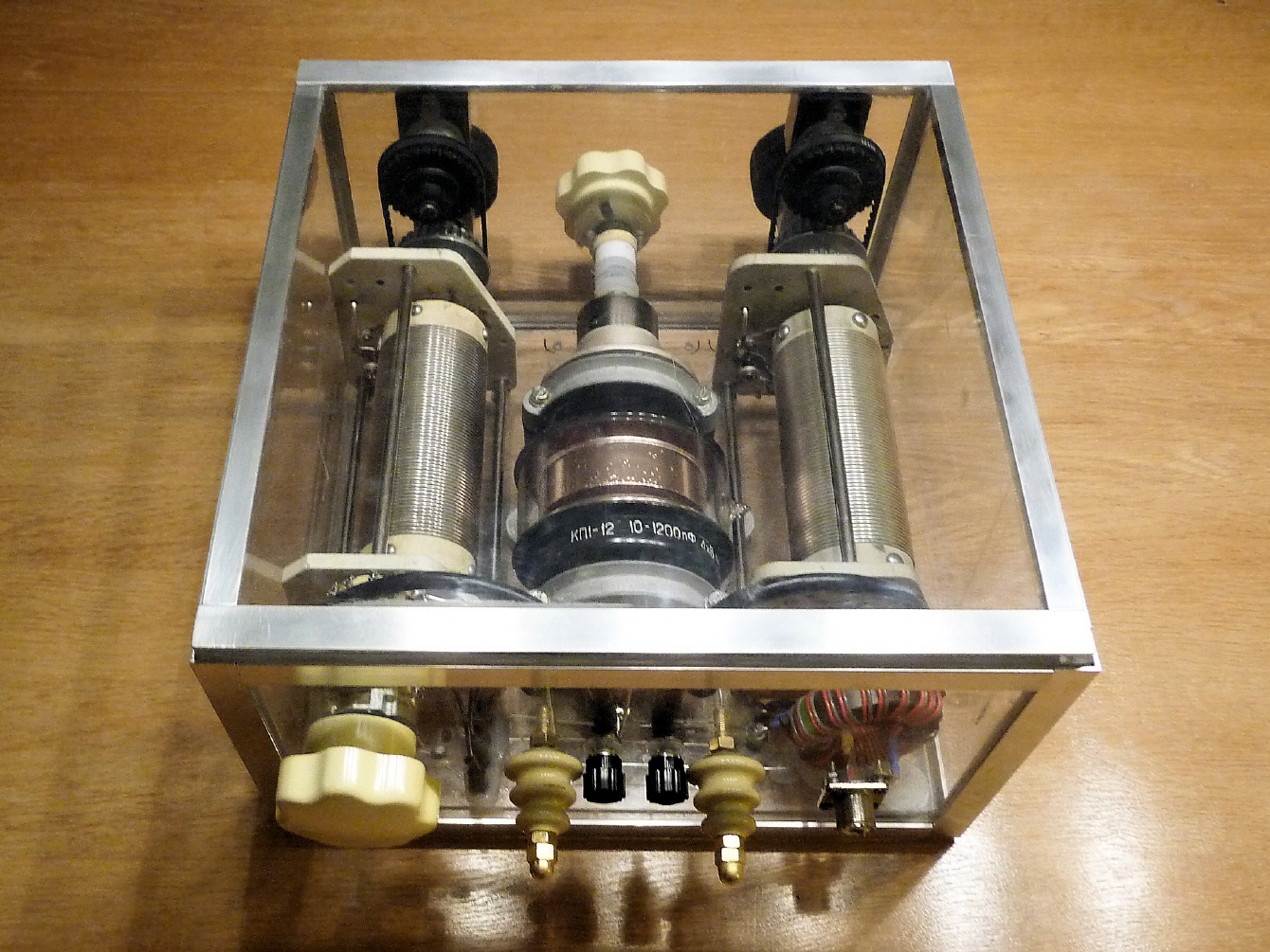

- Gehäuse 6mm Acrylglas Aussenmasse H, B, T, 136mm x 350mm x 300mm
( keine HF-Einkopplung aufs Gehäuse, gute Isolation )
